Одоризаторы газа с двумя независимыми выходами
С. А. Ермаков, начальник КБ ОГ и НО
Одним из наиболее важных функциональных узлов газораспределительной станции, с точки зрения ее безопасной эксплуатации, является одоризатор газа. Существуют различные способы одорирования природного газа с целью придания ему специфического неприятного запаха, присутствие которого означает наличие утечек в трубопроводе или газовом оборудовании. Каждый из этих способов имеет свои достоинства и недостатки, поскольку осуществляя одоризацию газа, попутно приходится решать целый ряд частных технических задач. Ведь концентрация одоранта (вещества, придающего природному газу отличительный запах) должна соответствовать установленным нормативам, поскольку наиболее распространенный в России одорант СПМ (смесь природных меркаптанов), является ядовитым, пожаровзрывоопасным веществом с повышенной коррозионной агрессивностью.
На объектах ОАО «Газпром» достаточно широко применяются отечественные одоризаторы газа ОДДК, разработанные и изготавливаемые заводом «Газпроммаш». Конструкторские и технологические решения, присутствующие в данных устройствах, обеспечивают оптимальное решение всех проблем, связанных с процессом одоризации газа. Однако в процессе проектирования и эксплуатации газораспределительных станций периодически возникает потребность в усовершенствовании существующих модификаций или расширении их функциональных возможностей.
Например, на газораспределительных станциях с двумя и более выходами давление газа в выходных трубопроводах, как правило, настраивается на разные значения. В связи с этим, одорировать газ приходится по каждому выходу отдельно. До недавнего времени данная задача решалась установкой на каждый выходной трубопровод ГРС отдельного одоризатора газа. При этом системы вентиляции, контроля загазованности охранной и пожарной сигнализации приходилось дублировать.
Специалисты завода «Газпроммаш» разработали и поставили на производство новые модификации одоризатора газа, скомпоновав в едином помещении две независимые линии подачи одоранта в выходные трубопроводы.
Одоризатор газа ОДДК02-М08
Предназначен для использования в составе ГРС с двумя выходными трубопроводами пропускной способностью до 200 тыс. м3/час каждый, настроенными на различные выходные давления.
Все одоризационное оборудование размещается в утепленном шкафу с габаритами 1900х1900х2500 (см. рис.1) и обслуживается без захода в помещение.

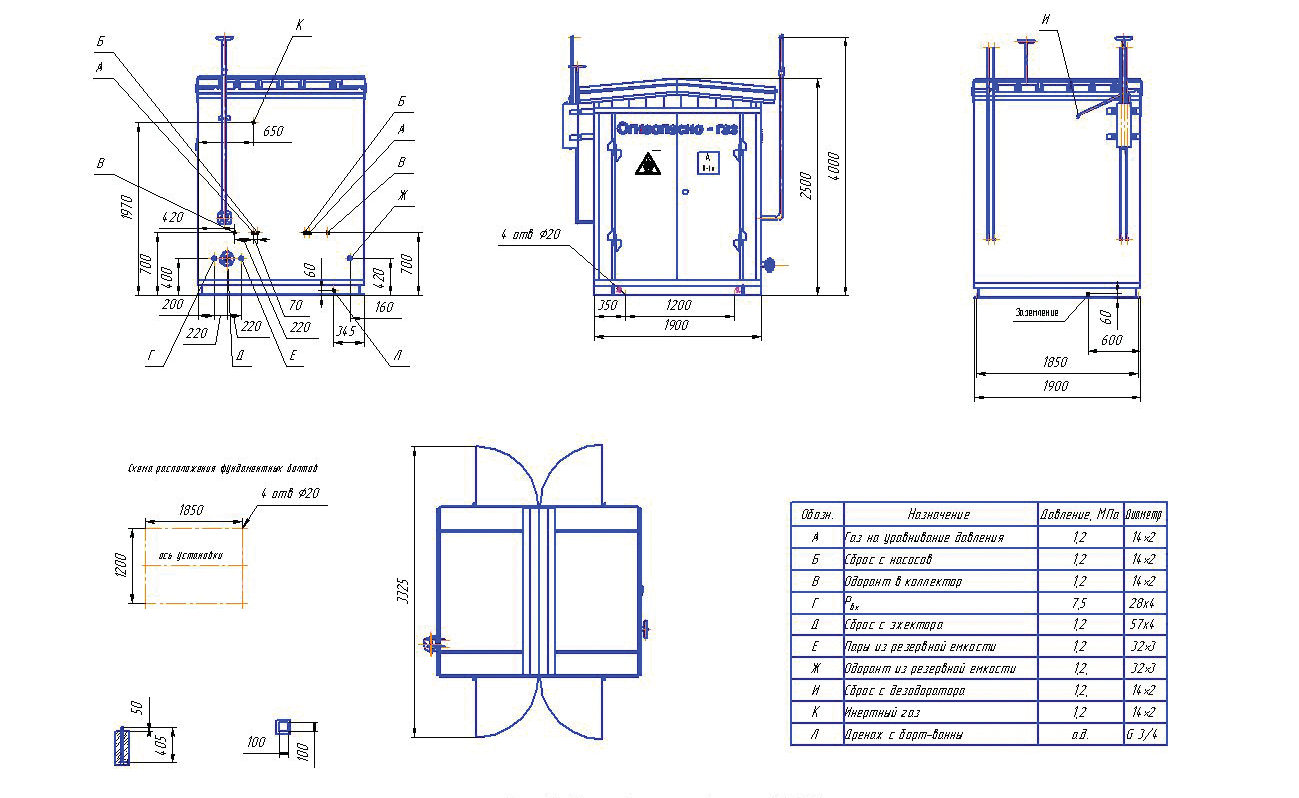

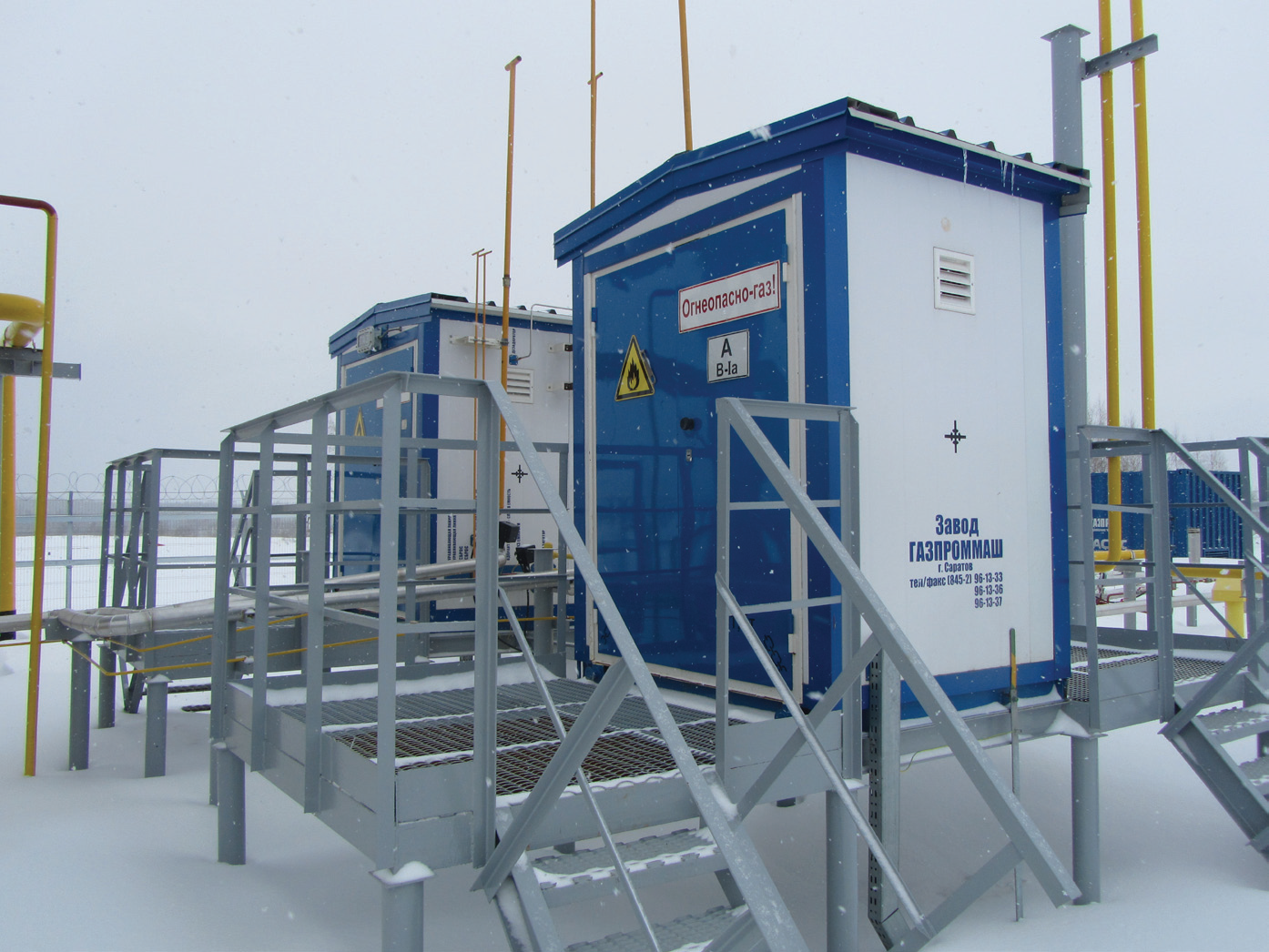

Рис.1. Одоризатор газа ОДДК02-М08

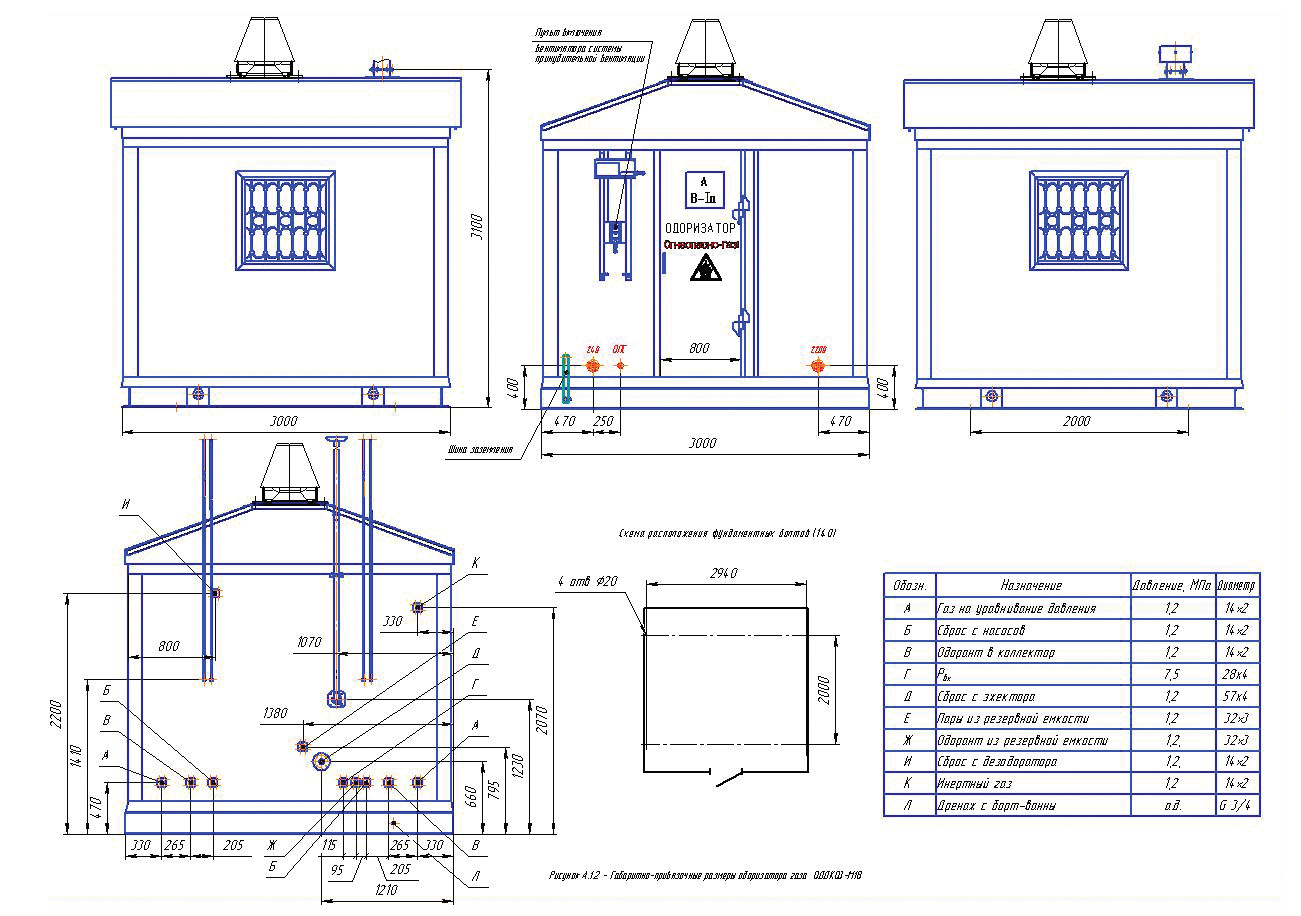

Рис.2. Одоризатор газа ОДДК03-М18
Каждая из двух независимых линий подачи одоранта включает в себя: емкость расходную объемом 80 л., емкость замерную, дозируюший насос, узел учета одоранта, фильтры очистки одоранта. Для заправки расходной емкость устанавливается эжектор или заправочный насос (в зависимости от исполнения одоризатора и пожеланий заказчика). С помощью эжектора заправка расходных емкостей производится оператором поочередно после срабатывания соответствующего датчика нижнего уровня одоранта. При наличии автоматической заправки с помощью заправочного насоса, блок управления одоризатором БУО отслеживает уровень одоранта в каждой емкости и по сигналу датчика формирует команду на управление заправочным насосом без участия оператора. Контроль температуры в помещении и, при необходимости, включение электрообогрева также производится блоком управления. Все емкости и оборудование, контактирующее с одорантом, изготавливаются из нержавеющей стали. Выносной блок управления одоризатором БУО размещается в помещении КИПиА газораспределительной станции.
Одоризатор газа ОДДК03-М18
Отличается от предыдущей модификации повышенной производительностью. Способен одорировать газ одновременно в двух трубопроводах с разными давлениями и пропускной способностью до 500 тыс. м3/час каждый. В данном исполнении оборудование размещается в блок-боксе с габаритами 3000х3000х3100 (см. рис.2).
При этом расходные емкости увеличиваются до объема 150 м3, а для заправки каждой из них предусматривается отдельный заправочный насос (см. рис.3).

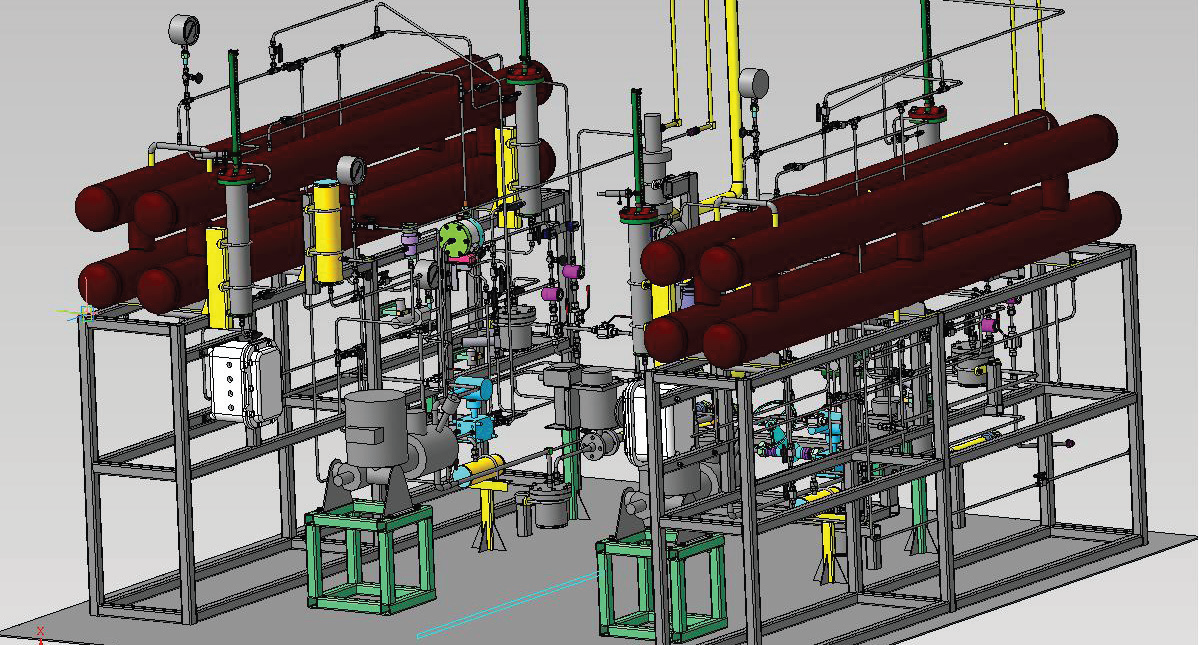

Рис. 3. Внутренняя компоновка одоризатора газа ОДДК03-М18
Помещение блок-бокса оборудовано принудительной вентиляцией, обеспечивающей десятикратный воздухообмен. Включение вентиляции осуществляется автоматически по сигналу датчика загазованности. Предусматривается также ручное включение принудительной вентиляции с взрывозащищенного поста, установленного у входной двери блок-бокса.
Одоризационные установки оборудуются борт-ванной для сбора пролитого одоранта и слива его в емкость хранения одоранта.
Базовый вариант поставки одоризатора газа ОДДК03-М18 предполагает размещение блока управления БУО в помещении КИПиА газораспределительной станции, в составе которой предусматривается использование данного одоризатора.
При отсутствии на площадке ГРС в непосредственной близости от одоризатора отдельного помещения КИПиА, одоризационное оборудование поставляется в блок-боксе с двумя отсеками, разделенными газонепроницаемой стеной. В одном из отсеков размещается технологическое оборудование, а в другом - электрооборудование, блок управления и другие изделия КИПиА общепромышленного исполнения. Вариант конструктивного исполнения одоризатора газа выбирается в процессе проектных работ или при оформлении заявки на поставку необходимого оборудования.
Опыт участия в капитальном ремонте одоризационных установок на газораспределительных станциях ООО «Газпром трансгаз Ухта» и ООО «Газпром трансгаз Сургут», показывает, что приведение морально устаревшего оборудования в соответствие требованиям современных нормативных документов, зачастую требует реконструирования и новых компоновочных решений. В процессе таких работ, завод «Газпроммаш» поставил на производство блоки переключения с навесными одоризаторами газа, одоризаторы газа с узлом коммерческого учета расхода газа и рассмотренные выше одоризаторы газа с двумя независимыми выходами. Указанные модификации базируются на отработанных, проверенных в эксплуатации технических решениях и, в то же время, существенно расширяют возможности для оптимального подбора одоризационного оборудования, как для капитального ремонта, так и для строительства новых АГРС.
