РЕГУЛЯТОРЫ ДАВЛЕНИЯ ГАЗА

С. А. Окороков
(руководитель работы Н. М. Фролов , зам. главного конструктора)

Одним из основных элементов любой газовой сети являются регуляторы давления газа. ООО Завод «Газпроммаш» разработал и выпускает широкую гамму самых разнообразных по конструкции и назначению приборов.

Так, домовые регуляторы РДГД-20, предназначенные для работы в диапазоне выходных давлений от 0,001 до 0,005 МПа, при расходах от 0 до максимальных значений, являются надежно зарекомендовавшими себя приборами. Отключающее устройство, применяемое на регуляторах этой серии, используется и в регуляторах РДНК-50 и РДУ-32. Одно из исполнений данного отключающего устройства защищено патентом.

Регуляторы типа РДГ и РДБК выпускаются с условным проходом от 50 до 200 мм, причем корпусные детали изделий с условным проходом 50 мм изготавливаются только из алюминиевых сплавов, что позволяет эксплуатировать регуляторы без подогрева при температуре до –40 °С.

Регуляторы давления типа РДГ унифицированы с регуляторами РДБК и клапанами КПЗ по конструктивным признакам и имеют между собой унификацию, доходящую до 95%.

Регуляторы типа РДГ и РДБК полностью унифицированы по таким важнейшим узлам, как регуляторы управления, стабилизаторы, мембранные камеры отключающих устройств и др., что позволяет с одной стороны улучшить качество изготовления, а с другой повысить ремонтопригодность изделия.

В настоящее время вместо регуляторов типа РДГ, РДБК и регуляторов малой пропускной способности типа РД-32 все чаще находят применение более совершенные регуляторы типа РДНК и РДСК с встроенными устройствами позволяющими улучшать характеристики регуляторов. Это устройства компенсирующие изменение входного давления. Устройства этого типа позволяют применять седла увеличенных сечений без ухудшения качества регулирования, но с повышением пропускной способности регуляторов в 2–3 раза. Так, регуляторы типа РДНК-50, за счет применения запатентованных решений, обеспечивают пропускную способность, соответствующую пропускной способности пилотного регулятора типа РДБК с седлом Ø 20 мм, но при этом имеют в своем составе также предохранительно-сбросной клапан и предохранительный запорный клапан (отключающее устройство). Фактически регуляторы типа РДНК и РДСК имеют в своем составе полный набор предохранительно-регулирующего оборудования, необходимого для газоснабжающей установки.

Разработаны и применены механические корректирующие устройства, которые активно воздействуют на дросселирующий орган и способствуют коррекции выходного давления, повышая точность поддержания выходного давления. В простейших регуляторах давления, относящихся к классу домовых, нашел широкое применение принцип ижекционного корректирования выходного давления, позволяющий улучшать выходные характеристики регуляторов давления.

Кроме вышеперечисленных изделий, ООО Завод «Газпроммаш» производит регуляторы типа РДУ-80, надежно зарекомендовавшие себя в газораспределительных станциях (ГРС), работающих на входных давлениях до 8 МПа.

Также в ООО Завод «Газпроммаш» разработаны и запатентованы компенсирующие фланцы, обеспечивающие удобство демонтажа газового оборудования для обслуживания и ремонта.

В настоящее время ООО Завод «Газпроммаш» осваивает производство регуляторов серий РД-16 и РД-100 на средние и большие расходы. Эти регуляторы являются альтернативой регуляторам серий РДГ и РДБК. Регуляторы серий РД-16 и РД-100 имеют мембранный регулирующий орган позволяющий гарантировать качественное редуцирование газа в диапазоне от 0 до 100% пропускной способности регулятора и неравномерность регулирования не хуже 2,5%.
Регуляторы серий РД-16 и РД-100 разрабатываются на условные проходы от 25 до 200 мм. Эти регуляторы, построенные по модульному принципу, будут выпускаться в различной комплектации: как с встроенным отключающим устройством и шумогасителем, так и без них. В регуляторах серий РД-16 и РД-100 применен шумогаситель в виде перфорированного патрубка, на преодоление которого и расходуется энергия звуковых колебаний. В перфорированном патрубке происходит гашение турбулентных волн, формирование отдельных газовых струй, истекающих через ряд перфорированных отверстий. Таким образом, стабилизируется поток газа и снижается шум на 10–25 дБ.

Параллельно с проектированием регуляторов серий РД-100 и РД 16 ООО Завод «Газпроммаш» осваивает выпуск регуляторов с поршневыми затворами, которые, в сочетании с принципиально новой системой управления, по эксплуатационным характеристикам будут превосходить все существующие регуляторы давления. Подобные изделия выпускают известные фирмы Tartarini и RMG, но в отличие от зарубежных аналогов, регуляторы завода «Газпроммаш» по ценовому ряду будут гораздо доступнее для российских потребителей.

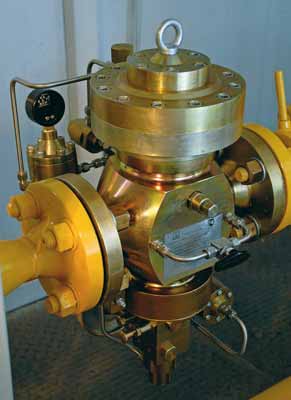

РД-100

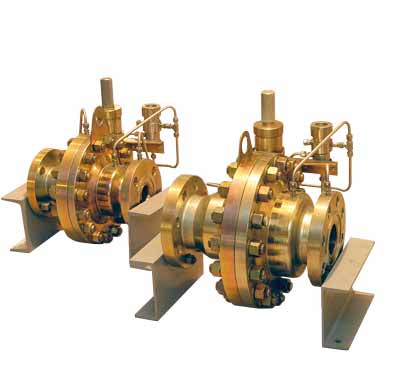

РДУ-80
