АВТОМАТИЗИРОВАННЫЕ ГАЗОРЕГУЛЯТОРНЫЕ ПУНКТЫТ РАЗРАБОТКИ ШАРОВЫХ КРАНОВ И ФИЛЬТРОВ ДЛЯ ГАЗОВОЙ ПРОМЫШЛЕННОСТИ

С. Г. Рожков
(руководитель работы М. А. Балаев, главный конструктор)

Пункты газорегуляторные блочные (ГРПБ) получили широкое применение в связи с ускоренной газификацией природным газом Российской Федерации и стран ближнего зарубежья. ГРПБ предназначены для снижения давления природного газа ГОСТ 5542-67 после ГРС до требуемого и поддержания его на заданном уровне в системах газоснабжения (жилых, коммунально-бытовых зданий, промышленных, сельскохозяйственных и других объектов), с одновременным коммерческим учетом расхода газа.

ГРПБ предназначены для редуцирования высокого давления газа до заданного значения и поддержание его с определенной точностью при изменении входного давления или расхода газа, а также для очистки газа от механических примесей, измерения и регистрации расхода газа. ГРПБ изготавливаются с учетом требований СНиП 42-01-2002 «Газораспределительные системы» и ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления»

Виды климатических исполнений по ГОСТ 15150-69:

  • У1 — с температурой окружающего воздуха от – 40 до +45 °С;
  • ХЛ1 — с температурой воздуха наиболее холодной пятидневки до минус 60 °С.

Расчетная нагрузка от снегового покрова для IV географического района 240 кгс / см2. Нормативная нагрузка от ветрового давления для IV географического района 48 кгс / см2.
В настоящее время разрабатывается типовой проект ГРПБ (бокс-модуля) для регионов с сейсмичностью до 9 баллов.

По требованию заказчика ГРПБ могут изготавливаться следующих исполнений:

  • с одной линией редуцирования и байпасом;
  • с двумя линиями редуцирования (основной и резервной);
  • с последовательно подключенными регуляторами, при этом давление снижается ступенчато;
  • с различной комбинацией регуляторов по типу и расходу;
  • с системой автоматического регулирования и контроля параметров.

Давление на входе ГРП блочных — до 12 кгс/см2.

Производительность (расход газа) — до 150 000 м3/ч и более в зависимости от типа ГРПБ.

Условные проходы входного и выходного трубопроводов выбираются исходя из требуемой пропускной способности ГРПБ — от DN 50 до DN 700.

В ГРПБ применяется весь ряд регуляторов производства ООО Завод «Газпроммаш» и отечественных заводов, а также импортного производства: «Энергосистем», Югославия, «Тартарини», Италия.

ГРП блочные могут изготавливаться с коммерческим узлом учета расхода газа на базе счетчиков СГ-16М, TRZ. RVG, СВГ и других, а также на базе сужающих устройств с автоматической коррекцией по давлению и температуре с помощью электронных корректоров типа ЕК-260, СПГ-721, Гиперфлоу, Суперфлоу и др.

Узел учета изготавливается в соответствии с «Правилами по метрологии» ПБ-50.2-019-96.

ГРП блочные по согласованию с заказчиком могут состоять из следующих отдельных помещений, разделенных газонепроницаемыми стенками:

  • технологического;
  • технологического и отопительного;
  • технологического, отопительного и отделения телемеханики и КИПиА.

По требованию заказчика телемеханика и КИПиА могут располагаться в отдельно стоящем блоке.

Оборудование ГРПБ может быть размещено в нескольких боксмодулях или в сборном здании блочно-модульного типа.

Степень огнестойкости здания — III, класс конструктивной пожарной опасности — С1 согласно СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Вентиляция — согласно требованиям «Правил безопасности систем газораспределения и газопотребления» ПБ 12-529-03 в блоке предусмотрена естественная приточно-вытяжная вентиляция, обеспечивающая трехкратный воздухообмен в час.

В блоке имеются легко сбрасываемые конструкции остеклений окон, выполняющие функции взрывных люков.

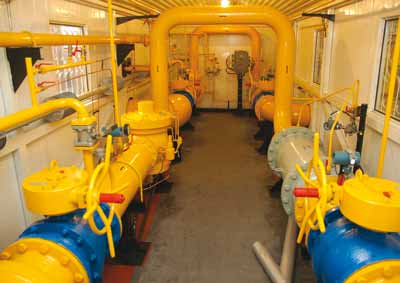

Компоновка блочного автоматизированного газорегуляторного пункта

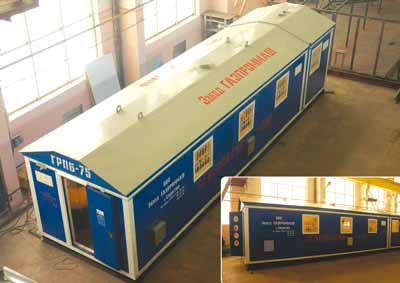

ГРПБ-75 готов к отгрузке

Отопление по выбору заказчика обеспечивается взрывозащищенными электронагревателями или отопительными котлами типа АОГВ и др.

Освещение — предусмотрено естественное и искусственное освещение, а также — аварийное. Электроосвещение — во взрывозащищенном исполнении. Имеется счетчик электроэнергии, предохранители, выключатели, УЗО.

Сигнализация — система непрерывного автоматического контроля загазованности выполнена на базе сигнализатора загазованности Стм-30. Имеется в наличии противопожарная и охранная сигнализация.

В последнее время внедрение новых технологий (новых измерительных комплексов для измерения расхода газа, новых контроллеров, новых датчиков) дало новый толчок в развитии газорегуляторных пунктов, как автономных, автоматизированных модулей, работающих без участия операторов (от ТО, до ТО), передающих необходимую информацию телеметрическим методом в соответствующие службы. Таким образом системы автоматизации активно развивались и стали важной частью газогегуляторных пунктов, что привело к появлению нового семейства — автоматизированных газорегуляторных пунктов.

Система автоматизации осуществляет: автоматическое управление режимами работы технологического оборудования; дистанционная выдача сигналов: аварийных при нарушениях режимов работы технологического оборудования, технологических: входное давление газа, выходное давление газа, перепад давления на фильтре, температура газа на входе, температура газа на выходе, расход газа от электронного корректора, состояния: температура воздуха в бокс-модуле, температура теплоносителя в системе отопления, сигналы от датчиков загазованности (в технологическом отделении — по метану, в отопительном — по метану и по СО) и сигналов от приемно-контрольного охранно-пожарного прибора (количество сигналов и способ вывода по согласованию с заказчиком).

— Контроль за охранно-пожарной сигнализацией. На дверях устанавливаются охранные датчики (вскрытия), срабатывающие от несанкционированного проникновения в помещение. В помещениях устанавливаются извещатели пожарные тепловые с порогом срабатывания от 700 °С, также устанавливается ручной пожарный извещатель (кнопка). Информация от этих приборов поступает в прибор приемно-контрольный охранно-пожарный, который проверяет целостность проводов (шлейфов), выдает сигнал на срабатывание оповещателей пожарных звуковых и передает информацию на другой уровень.

— Контроль за загазованностью в помещениях (устанавливаются сигнализаторы загазованности настроенные на 2 порога срабатывания по метану — в технологическом отделении, сигнализаторы загазованности настроенные на 2 порога срабатывания по метану и по СО в отопительном отделении, если есть АОГВ), информация от сигнализаторов поступает на взрывозащищенное табло «газ» через контроллер.

— Контроль давления на входе и на выходе газа, перепад давления газа на фильтре, температура газа на входе и на выходе в ГРПБ с возможной передачей информации на третий уровень;

— Коммерческий учет газа с возможной передачей информации на третий уровень;

— Контроль состояния и параметров системы электроснабжения (авария бесперебойного источника питания, наличие основного напряжения 220 В) ;

— Контроль температуры воздуха внутри ГРПБ , контроль температуры теплоносителя в системе отопления.

— Защиту оборудования от аварийных режимов работы (в случае аварии перекрывает отсечной клапан подачи газа на АОГВ);

— Возможную передачу дополнительной информации на третий уровень.

Система пожаротушения осуществляет:

  • перекрывание вытяжных вентиляционных каналов и жалюзи для притока воздуха при повышении температуры до 720 °С внутри бокс-модуля, прекращая доступ кислорода в помещения. При повышении температуры до 720 °С срабатывают огнетушители, смонтированные внутри бокс-модуля.

Огнетушители выполнены в виде разрушающейся колбы из травмобезопасного стекла, наполненной жидким огнетушащим веществом, при нагревании интенсивно переходящим в газовую фазу.

Способ срабатывания: комбинированный способ тушения: быстрое удаление кислорода из зоны горения, охлаждение горящей поверхности, создание защитной пленки, предотвращающей повторное возгорание, тушение тлеющих очагов.
