Новые разработки элементной базы для газорегуляторного оборудования
На заводе «Газпроммаш» особое внимание уделяется производству изделий, составляющих элементарную базу газорегуляторного оборудования. Эти изделия во многом определяют технический уровень газораспределительных станций и газорегуляторных пунктов, выпускаемых заводом. В связи с этим, номенклатура таких видов продукции постоянно обновляется.
Разработку и конструирование запорно-регулирующей арматуры, а также газовых фильтров на заводе «Газпроммаш» ведёт группа специалистов в составе:
- зам. главного конструктора В.А. Ломовцев,
- инженер-конструктор 1 категории Д.В. Шеметьев,
- инженер-конструктор 2 категории М.М. Перепёлкина,
- инженер-конструктор 3 категории Ю.А. Москвичёв,
- инженера-конструктора Н.А. Гусев.
Вот некоторые результаты их работы за последние 1,5 года.
Регуляторы давления газа

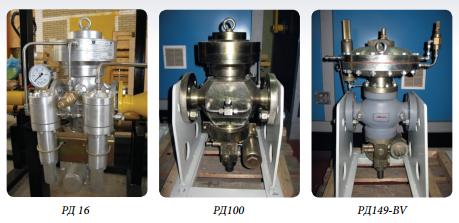

Завод «Газпроммаш» успешно освоил производство регуляторов давления газа РД-16 и РД-100 с мембранным регулирующим органом. Регуляторы данного типа гарантируют качественное редуцирование газа в диапазоне температур от минус 40 oС до плюс 50 oС. C целью расширения диапазона использования регуляторов давления в сторону низких температур на заводе разработаны, сертифицированы и поставлены на производство регуляторы серии 149-BV, отличительной особенностью которых является поршневой запорный орган, разгруженный от воздействия входного давления в осевом направлении.
Регуляторы имеют принципиально новую схему управления, а также конструктивные решения, которые позволяют осуществлять в условиях низких температур (до минус 60 oС) точное поддержание выходного давления во всём диапазоне входных давлений от 0 до 100% пропускной способности регуляторов. Класс точности для диапазонов давлений от 0,1 до 1,2 МПа — 2,5%, от 1,2 до 4,0 МПа — 1,5%.
Краны шаровые
На заводе «Газпроммаш» разработаны, освоены в производстве и сертифицированы краны шаровые новой серии КШ-80/16, КШ-100/16 и КШ-150/16 с рабочим давлением до 1,6 МПа.

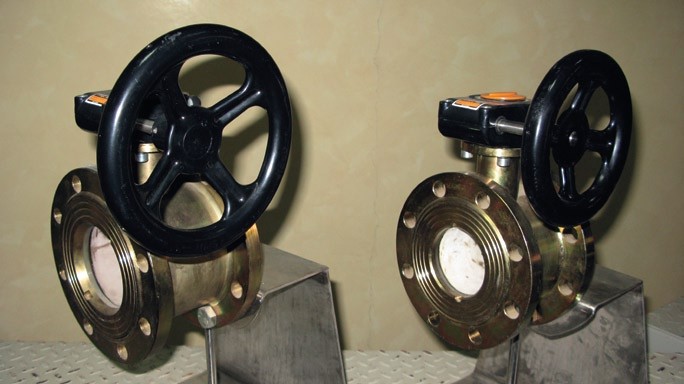

Краны шаровые КШ-100/16, КШ-80/16
Основным достоинством этих кранов является существенное снижение (~3 раза) крутящего момента на шпинделе. Этот эффект достигается за счёт конструктивных улучшений уплотнительных сёдел и шарового затвора, а также оригинальной технологии обработки рабочей поверхности шара. Краны оснащены приводами фирмы «Pro Gear» (Германия). Корпуса кранов выполнены из стали и сварены на станкахавтоматах, что повышает качество сварки. Эстетические и эксплуатационные параметры изделий улучшены за счёт коррозионно-стойкого покрытия.
Фильтры газовые
Результатом работы по совершенствованию выпускаемой продукции с учётом пожеланий заказчиков, явилась постановка на производство модернизированных газовых фильтров с условным проходом DN50, 80, 100, 150, 200 и рабочим давлением до 1,6 МПа. Новые фильтры отличает удобство технического обслуживания при замене фильтрующего элемента. Снижение трудоёмкости процесса замены фильтрующего элемента обеспечивается новой конструкцией крышки фильтра, которая позволяет произвести съём крышки без демонтажа большого числа резьбовых соединений. Крышки оснащены винтовым механизмом подъёма и установки, а два уплотнительных кольца обеспечивают необходимую надёжность герметизации корпуса фильтра.
По желанию заказчика, фильтры могут быть оснащены индикатором перепада давления для контроля загрязнённости фильтрующего элемента. Индикатор также является новой разработкой завода «Газпроммаш». Принцип действия индикатора основан на перемещении поршня под действием сил, возникающих при наличии перепада давления на фильтрующем элементе. Перемещение поршня выводится за пределы цилиндра системой постоянных магнитов. Немаловажной особенностью индикатора является возможность установки соединительных элементов трубопроводов на торцах индикатора в любом по- ложении по окружности (поворот на 360 o).
Технические характеристики индикатора перепада давления:
- рабочее давление - до 1,6 МПа;
- величина перепада давления - 10кПа или 5кПа;
- диапазон рабочих температур от минус 40 oС до плюс 60 oС.
В рамках совершенствования выпускаемой продукции специалистами завода «Газпроммаш» завершена разработка серии клапанов предохранительно-запорных (КПЗ) с закрытой системой механизмов контроля давления газа. Новое исполнение существенно повышает надёжность клапанов, их долговечность и обеспечивает выполнение требований ОАО «Газпромрегионгаз» к данному виду изделий.
