Совершенствование элементной базы газорегуляторного оборудования

В.А. Ломовцев, зам. главного конструктора

Возрастающие требования к эксплуатационным характеристикам оборудования для объектов газораспределения и газопотребления заставляют разработчиков и изготовителей газового оборудования активно совершенствовать и обновлять элементную базу газорегуляторного оборудования.

На заводе «Газпроммаш» обновление элементной базы производится в значительной степени за счет собственных разработок. В новых разработках на первый план выдвигаются задачи повышения надежности, безопасности в эксплуатации, а также увеличение срока службы шаровых кранов, регуляторов давления, газовых фильтров, предохранительных клапанов и других базовых элементов для газорегуляторных пунктов, котельных установок, пунктов учета газа и другого комплексного оборудования.

Одновременно с повышением технического уровня изделий за счет применения новых технических решений и использования современных технологий, большое внимание уделяется снижению трудоемкости изготовления и унификации конструкции. Результаты работы по совершенствованию элементной базы газорегуляторного оборудования можно видеть на примере отдельных видов продукции завода «Газпроммаш».

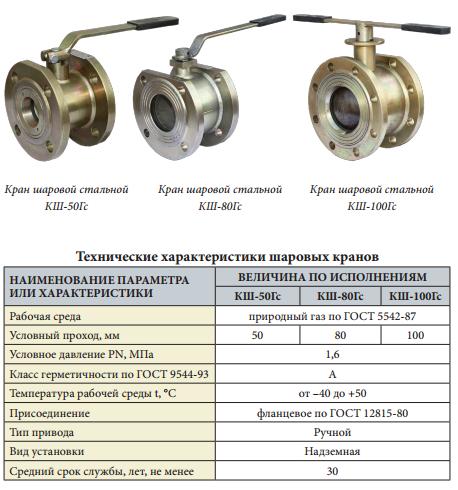

ШАРОВЫЕ КРАНЫ

Специалистами завода проведена работа по унификации конструкции шаровых кранов всего типоразмерного ряда на рабочее дав- ление 1,6 МПа. Оригинальная система уплотнения шарового затвора обеспечивает существенное уменьшение крутящего момента, требуемого для поворота шара. Например, для шарового крана КШ-50 крутящий момент снижен с 37,5 Н·м до 30,0 Н·м. Такой эффект достигается за счет введения в конструкцию крана самоцентрирующихся сёдел и обеспечения возможности уплотнения «за шаром». Конструкция узла уплотнения шпинделя позволяет производить замену уплотнителей непосредственно на месте эксплуатации крана, без его разборки.

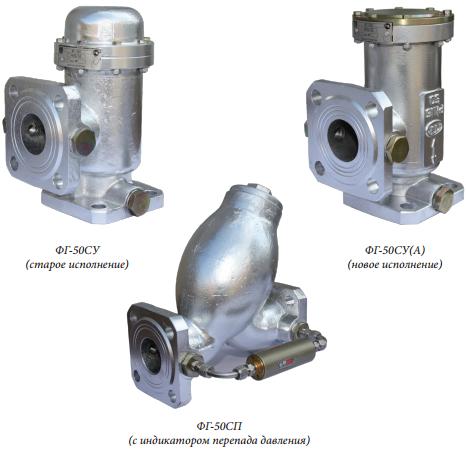

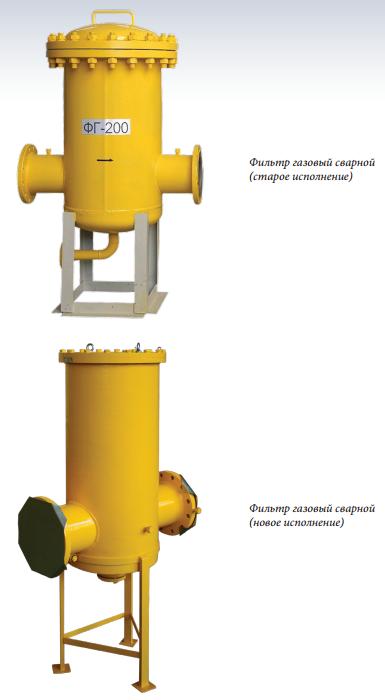

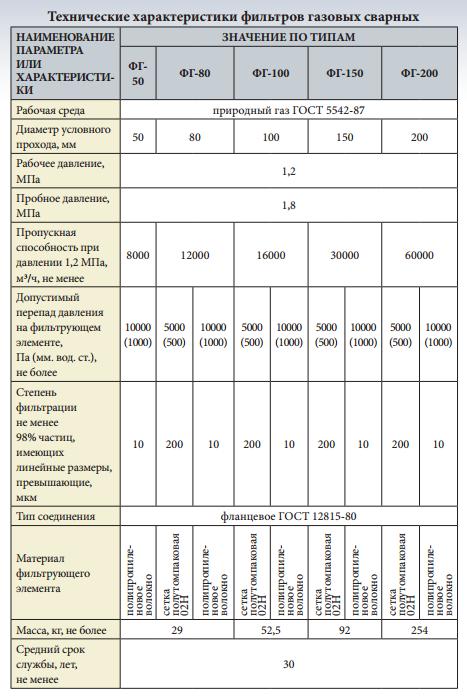

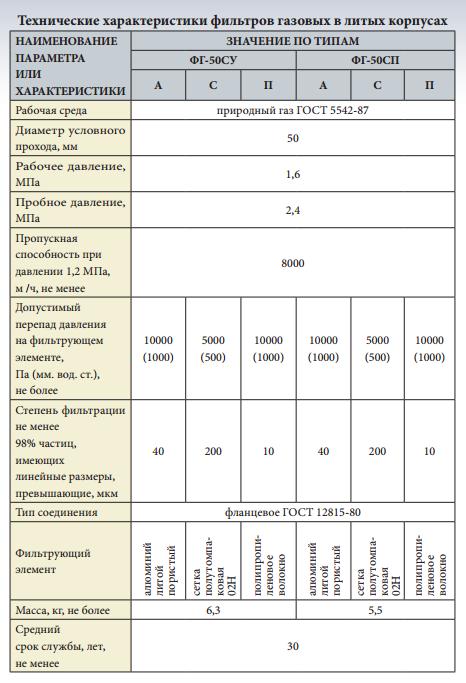

ФИЛЬТРЫ ГАЗОВЫЕ

Проведена работа по модернизации газовых фильтров, результатом которой стало повышение технологичности изготовления и более рациональное использование листового материала. Модернизированные фильтры всего типоразмерного ряда оснащаются, в зависимости от технических требований заказчика, одним из трех видов фильтрующих элементов: из латунной сетки, пористого алюминия или полипропиленовых волокон, что позволяет произвести выбор диапазона качественной фильтрации частиц с размерами от 10 мкм до 200 мкм.

Предусматривается также комплектование любого фильтра индикатором перепада давления, позволяющим контролировать степень загрязнения фильтрующего элемента и его своевременную замену или очистку.

ПРЕДОХРАНИТЕЛЬНЫЕ ЗАПОРНЫЕ УСТРОЙСТВА

В соответствии с современными требованиями, предъявляемыми к отсечным устройствам, специалистами завода «Газпроммаш» разработана испытана и подготовлена к постановке на производство закрытая система срабатывания предохранительных устройств, предна- значенная для встраивания в отдельные предохранительно-запорные клапаны и в комбинированные регуляторы давления газа.

Система позволяет контролировать давление в газопроводе (как по верхнему, так и по нижнему заданным пределам) и обеспечивает аварийное прекращение подачи газа. В конструкции имеется травмобезопасная рукоятка перевода клапана после аварийного срабатывания в рабочее состояние. Предусматривается также возможность проверки работоспособности системы при неполном ходе запорного органа без прекращения подачи газа потребителю. Такие проверки при эксплуатации газового оборудования стали нормой, поскольку позволяют без прекращения подачи газа потребителю убедиться в том, что арматура и привод аварийного клапана работоспособны, и ни коррозия, ни какие- либо другие факторы не мешают движению штока.

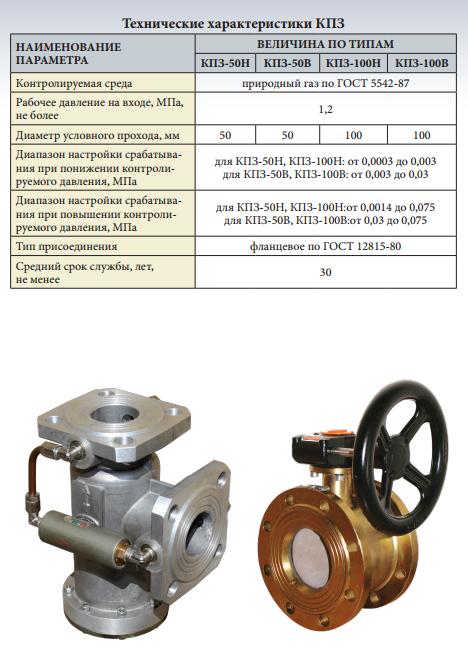

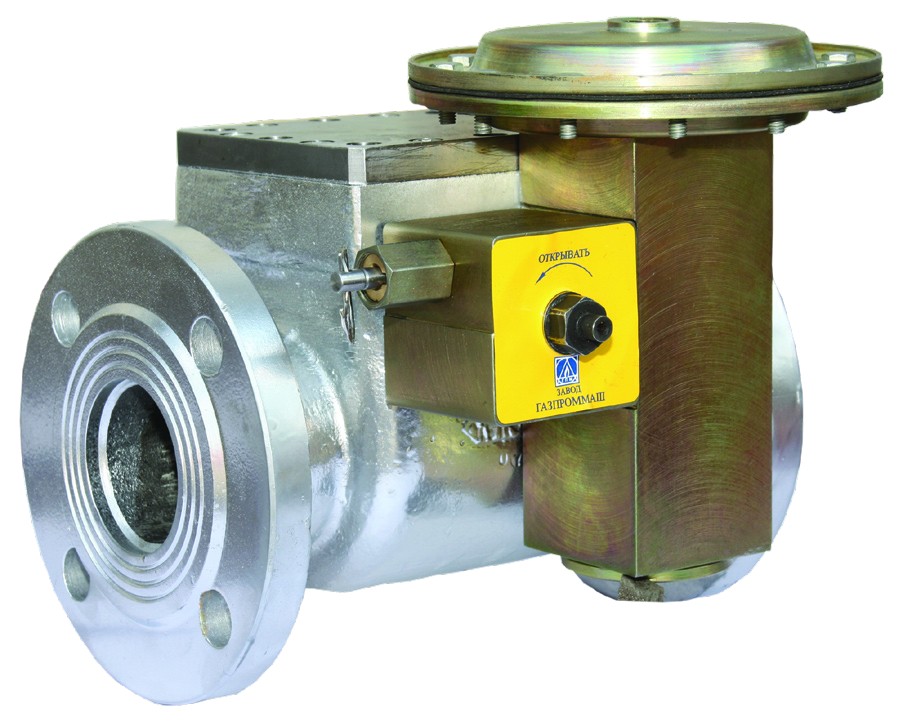

КПЗ-50 (новое исполнение)
