Блок подогрева газа для замены подогревателей газа прямого нагрева типа ПГА-200 при капитальном ремонте ГРС

Р.Е.Агабабян, генеральный директор
А.А.Захаров, ведущий конструктор КБ НГО
А.Г. Маслин, начальник КБ НГО

По заявкам газотранспортных предприятий, планирующих капитальный ремонт газораспределительных станций, заводом «Газпроммаш», наряду с подогревателями газа с промежуточным теплоносителем серии ГПМ-ПТПГ, ежегодно производится значительное количество морально устаревших подогревателей газа прямого нагрева типа ПГА-200.

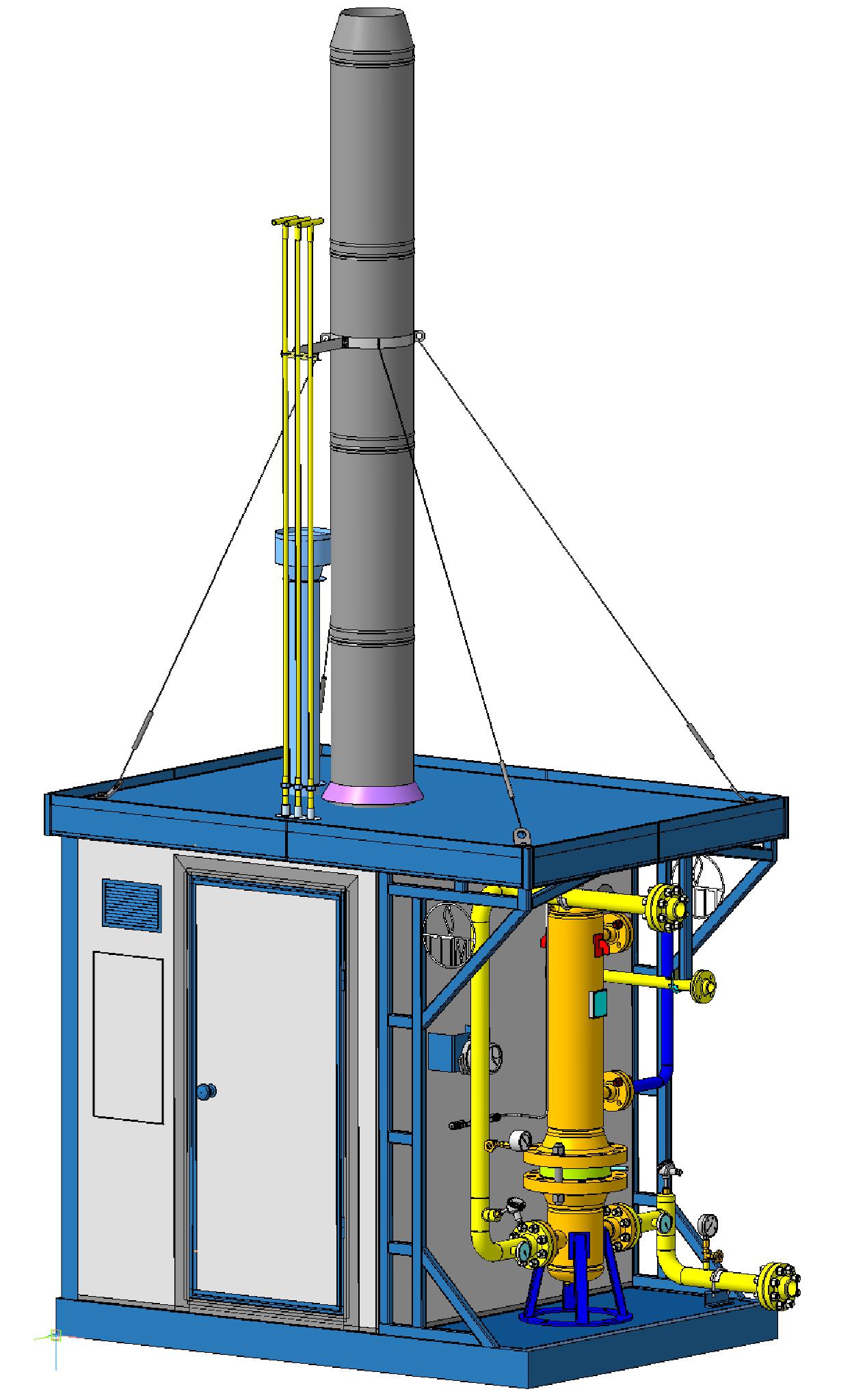

Для упрощения процесса внедрения на действующих объектах более прогрессивного оборудования, специалистами завода «Газпроммаш», в инициативном порядке, разработан блок подогрева газа, отвечающий современным представлениям о безопасности, энергоэффективности и удобстве обслуживания, с габаритными и присоединительными размерами полностью соответствующими аналогичным параметрам подогревателя газа ПГА-200. Рабочее название нового изделия: Блок подготовки газа ГПМ-БПГ-10 (ПГА-200 рем.).

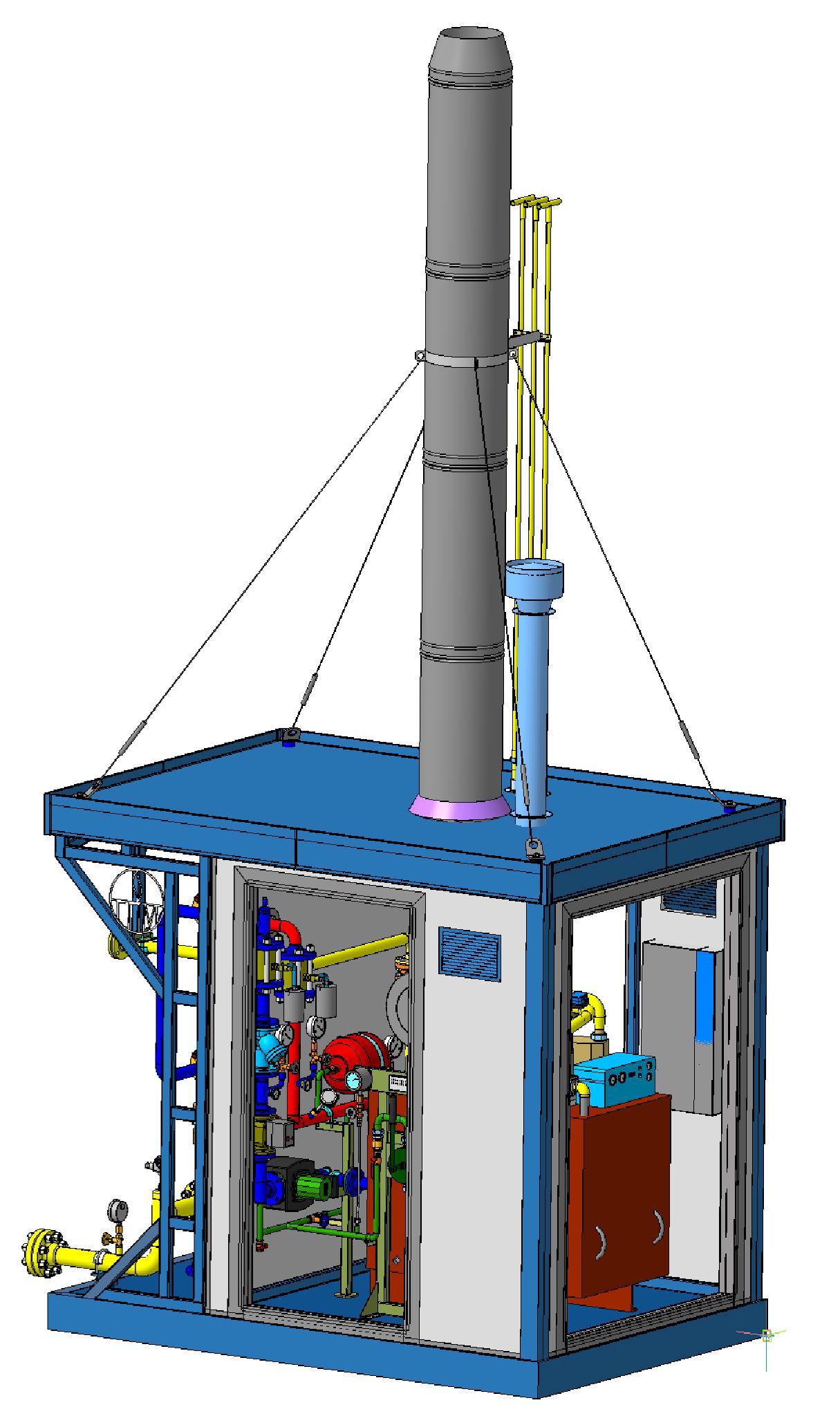

В состав блока подготовки газа ГПМ-БПГ-10 (ПГА-200 рем.) входят: теплообменник газоводяной ГПМ-ТГ-80/10,0 производства Завода «Газпроммаш»; котел водогрейный; газорегуляторная установка (ГРУ) с узлом учета расхода газа; трубопроводная обвязка с циркуляционным насосом и трёхходовым клапаном для регулирования температуры теплоносителя; расширительный бак; ручной подпиточный насос. На входе-выходе теплоносителя из теплообменника установлены предохранительно-запорные клапаны для предотвращения попадания подогреваемого газа высокого давления в трубопроводы теплоносителя, в случае повреждения трубного пучка теплообменника.

Отвод продуктов сгорания из котла осуществляется через утеплённый дымоход, выполненный из нержавеющей стали. Котёл и вспомогательное оборудование размещаются в утеплённом отсеке.

Доступ для обслуживания оборудования обеспечивается через распашные двери с трёх сторон блока. Блок управления БПГ располагается на стене, в специальной утеплённой и обогреваемой нише, что позволяет осуществлять управление и контроль параметров БПГ без открытия основных дверей.

Кроме управления и контроля, блок управления БПГ обеспечивает автоматическую защиту установки с выводом параметров на лицевую панель и передачей в систему верхнего уровня управления.

Обогрев отсека на время пуска, проведения обслуживания и регламентных работ обеспечивается от двух электрообогревателей. Во время работы БПГ, обогрев осуществляется за счет тепловыделения от работающего оборудования. Теплообменник ГПМ-ТГ-80/10,0 и газопроводы подогреваемого газа отделены от отсека подготовки теплоносителя противопожарной газонепроницаемой перегородкой и располагаются под навесом.

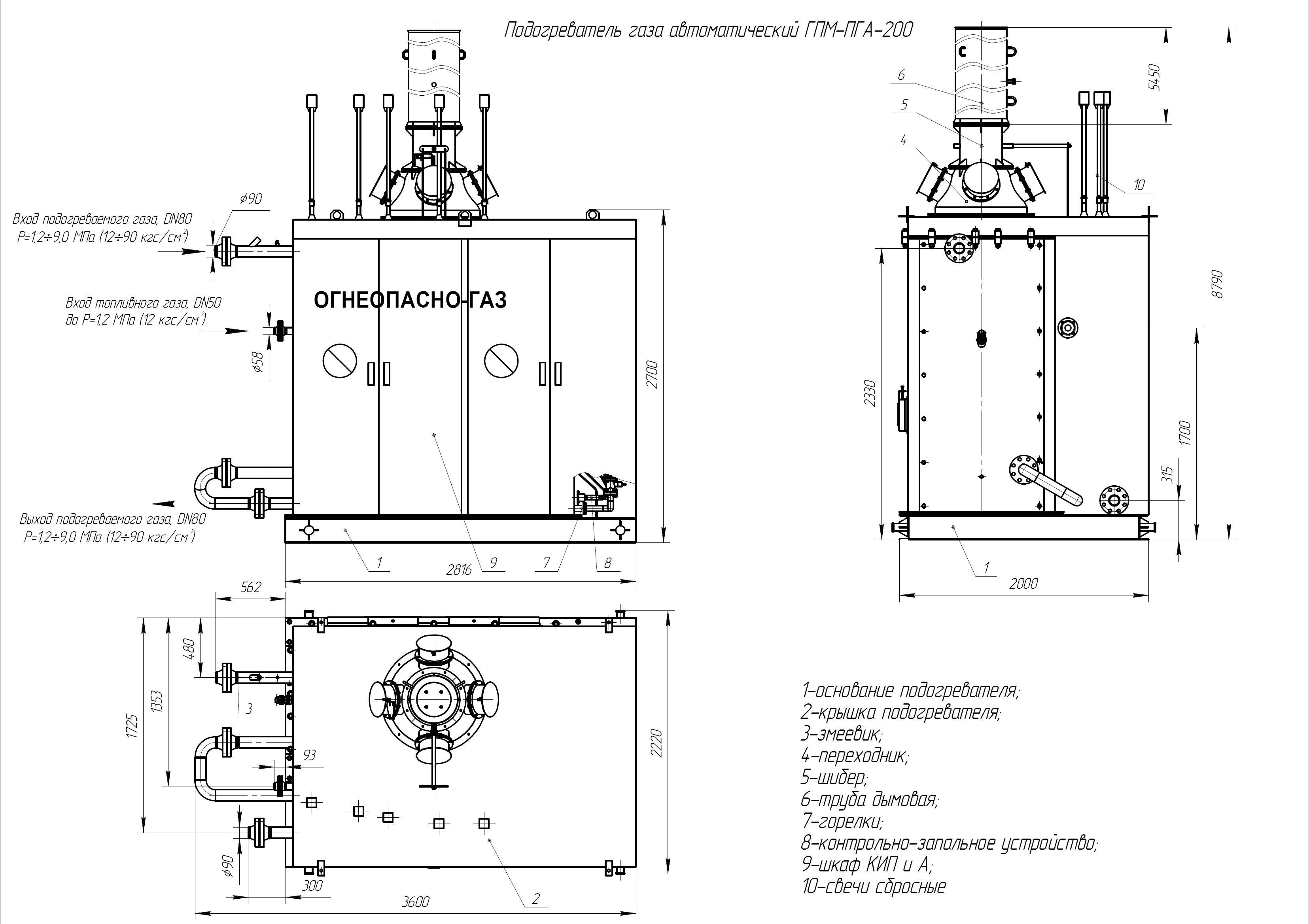

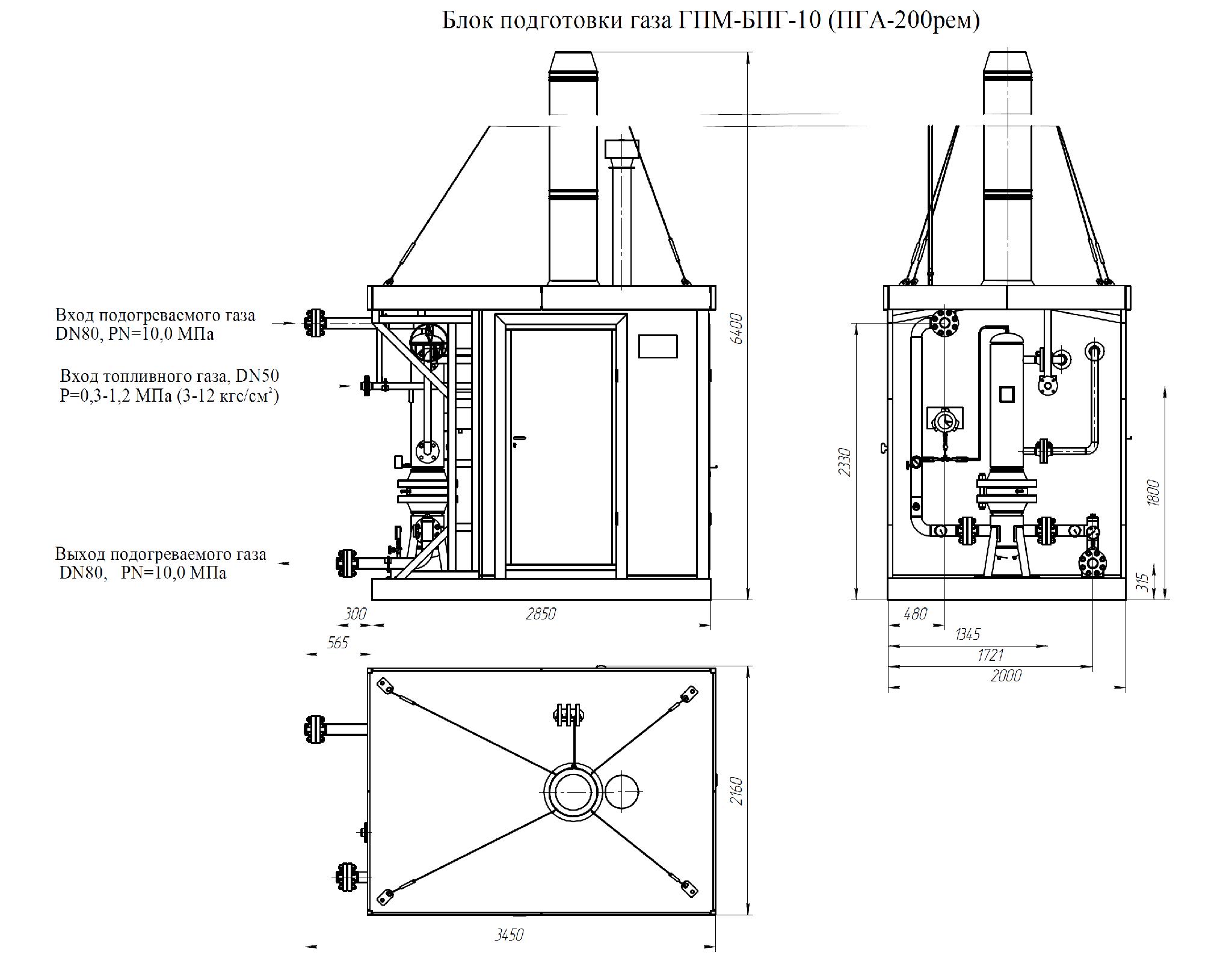

Габаритно-присоединительные размеры ГПМ-БПГ-10 (ПГА-200 рем.) и ГПМ-ПГА-200 приведены на рисунках 1 и 2.

Не трудно заметить, что основные привязочные размеры сопоставляемых видов оборудования совпадают. Это существенно упрощает процесс замены подогревателя газа на новый блок подогрева в условиях действующего объекта.

Сравнительные технические характеристики нового блока подогрева газа ГПМ-БПГ-10 (ПГА-200 рем.) по отношению к серийному подогревателю газа ГПМ-ПГА-200 сведены в таблицу.

Сравнительные технические характеристики

Расчеты показывают, что применение данного блока подогрева газа позволит снизить потребление газа на технологические нужды до 50%.

Особо следует отметить, что повышение эффективности объекта после капитального ремонта с заменой ГПМ-ПГА-200 на ГПМ-БПГ-10 (ПГА-200 рем.) достигается без привлечения дополнительных затрат, связанных с перепланировкой производственной площадки, в большинстве случаев сопутствующей установке нового оборудования.

В настоящее время изготавливается головной образец блока подготовки газа для последующих межведомственных испытаний, по результатам которых будет принято решение о возможности серийного выпуска блоков подготовки газа ГПМ-БПГ-10 (ПГА-200 рем.) для объектов ПАО «Газпром».
