Современный автоматизированный одоризатор метанола
На базе достаточно широко известного одоризатора газа ОДДК Завод «Газпроммаш» выпускает модернизированные одоризаторы, предназначенные для дозированной подачи одоранта в сжиженные углеводородные газы, метанол и другие жидкие фракции с рабочим давлением до 1,2 МПа (12 кгс/см2), с целью придания характерного запаха.
Одоризаторы жидких фракций изготавливаются по отдельным техническим требованиям или по самостоятельным техническим заданиям, поскольку технология ввода одоранта, учет сжиженного газа или метанола, конструктивное исполнение, уровень автоматизации и техническое оснащение одоризационных пунктов, как правило, существенно различаются в каждом конкретном случае. При этом для их изготовления используются отдельные типовые узлы одоризаторов газа ОДДК, отработанные технологические решения и отлаженные программные модули.
Отгрузка одоризатора метанола ОДДК03-М05
Примером такой одоризационной установки является одоризатор метанола ОДДК03-М05, отгруженный в текущем году на Камчатку.
Технические характеристики одоризатора метанола ОДДК03-М05
| Рабочее давление, МПа (кгс/см2) | 1,2(12) |
| Расход одоранта, л/ч | от 0,3 до 60 |
| Точность дозирования ввода | ±2,5 |
| Расход одоранта на м3, л | от 0,7 до 1,5 |
| Объем расходной емкости, л | 150 |
| Объем резервной емкости, м3 | 1,5 |
| Электропитание, В: | |
| – блок управления одоризатором, | =24 |
| – освещение, | ~220, 50 Гц |
| – насосы (дозирующие, заправочный), электропривод кранов, вентиляторы | трехфазное 380, 50 Гц |
| Потребляемая мощность, Вт, не более: | |
| – блоком управления одоризатора | 45 |
| – электрооборудование | 2500 |
| Габаритныеразмеры мм, не более | 9100х2900х3100 |
| Масса, кг, не более | 10 000 |

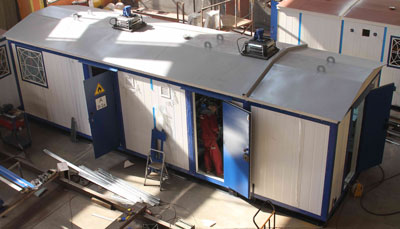

Одоризационная установка размещена в едином блок-боксе состоящем из трех отсеков: технологического, хранения одоранта и помещения КИП и А (отделено от технологического газо-непроницаемой стенкой). Отсек хранения одоранта и технологический оснащены принудительной вентиляцией с 10-и кратным воздухообменом датчиками мониторинга по содержанию C2H5SH. Во всех помещениях одоризационной установки установлены системы освещения, датчики температуры, охранно-пожарная сигнализация.
Сборка одоризатора метанола ОДДК03-М05
В технологическом отсеке находится расходная емкость 150 л., дозирующие устройства (рабочее и резервное), узел учета одоранта.
В отсеке хранения одоранта находится резервная емкость (1,5 м3) и узел автоматической заправки расходной емкости.

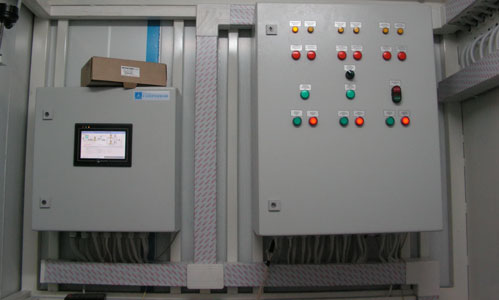

В помещении КИПиА размещены блок управления одоризатором, шкаф управления насосами и кранами, источник резервного питания.

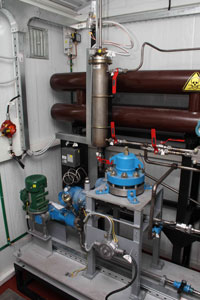

Технологический отсек

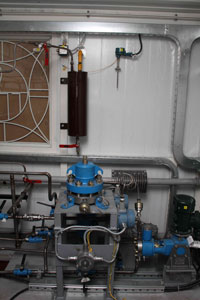

Отсек хранения одоранта
Помещение КИП и А

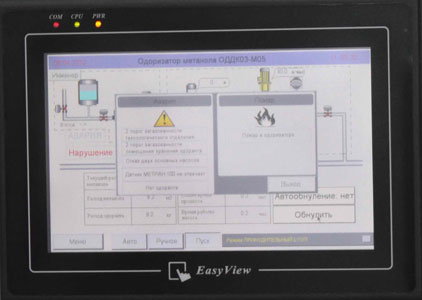

Сенсорная панель оператора
