Автоматизированные газораспределительные станции





Характеристики
Описание
Схемы


Базовые исполнения газораспределительных станций ГРС «Газпроммаш» (с одним выходом, входным давлением максимальным Рвх=7,4 МПа и выходным давлением Рвых 0,3 МПа; 0,6 МПа; 1,2 МПа)

Таблица 1

Обозначение комплекта конструкторской документации ГРС Условный проход трубопровода ГРС***, мм Пропускная способность ГРС, м3/ч (при стандартных условиях)
вход выход при Рвых=0,3 МПа** при Рвых=0,6 МПа** при Рвых=1,2 МПа**
Максим. пропуск- ная способ- ность ГРС* Qmax, м3/ч Миним. значение входного давления Рвх min, МПа Максим. пропуск- ная способ- ность ГРС* Qmax, м3/ч Миним. значение входного давления Рвх min, МПа Максим. пропуск- ная способ- ность ГРС* Qmax, м3/ч Миним. значение входного давления Рвх min, МПа
1 2 3 4 5 6 7 8 9
ГПМ1-(1,2-7,4)/0,6-00.00.00
ГПМ1-(1,7-7,4)/1,2-00.00.00		 50 50 — — 1000 1,2 1000 1,7
ГПМ1-(0,8-7,4)/0,3-00.00.00
ГПМ3-(1,8-7,4)/0,6-00.00.00
ГПМ5-(3,5-7,4)/1,2-00.00.00		 50 80 1000 0,8 3000 1,8 5000 3,5
ГПМ3-(1,6-7,4)/0,3-00.00.00
ГПМ3-(3,0-7,4)/0,6-00.00.00		 50 100 3000 1,6 5000 3,0 — —
ГПМ3-(0,8-7,4)/0,3-00.00.00
ГПМ5-(1,2-7,4)/0,6-00.00.00
ГПМ5-(2,0-7,4)/1,2-00.00.00		 80 100 3000 0,8 5000 1,2 5000 1,7
ГПМ5-(1,2-7,4)/0,3-00.00.00
ГПМ10-(2,3-7,4)/0,6 00.00.00
ГПМ20-(4,0-7,4)/1,2-00.00.00		 80 150 5000 1,2 10000 2,3 20000 4,0
ГПМ5-(0,8-7,4)/0,3-00.00.00
ГПМ10-(1,3-7,4)/0,6-00.00.00
ГПМ20-(2,5-7,4)/1,2-00.00.00		 100 150 5000 0,8 10000 1,3 20000 2,5
ГПМ10-(1,3-7,4)/0,3-00.00.00
ГПМ20-(2,6-7,4)/0,6-00.00.00
ГПМ40-(5,0-7,4)/1,2-00.00.00		 100 200 10000 1,3 20000 2,6 40000 5,0
ГПМ10-(0,8-7,4)/0,3-00.00.00
ГПМ20-(1,2-7,4)/0,6-00.00.00
ГПМ40-(2,5-7,4)/1,2-00.00.00		 150 200 10000 0,8 20000 1,2 40000 2,5
ГПМ20-(1,2-7,4)/0,3-00.00.00
ГПМ40-(2,5-7,4)/0,6-00.00.00
ГПМ80-(5,0-7,4)/1,2-00.00.00		 150 300 20000 1,2 40000 2,5 80000 5,0
ГПМ20-(0,8-7,4)/0,3-00.00.00
ГПМ40-(1,4-7,4)/0,6-00.00.00
ГПМ80-(2,7-7,4)/1,2-00.00.00		 200 300 20000 0,8 40000 1,4 80000 2,7
ГПМ40-(1,3-7,4)/0,3-00.00.00
ГПМ80-(2,7-7,4)/0,6-00.00.00
ГПМ160-(4,7-7,4)/1,2-00.00.00		 200 400 40000 1,3 80000 2,7 160000 4,7
* Максимальная пропускная способность ГРС указана при условиях ГОСТ2939, стандартных значениях давления на выходе (0,3МПа; 0,6МПа; 1,2МПа) с учетом требований к скорости движения газа по трубопроводам (не более 25 м/с), при этом на вход ГРС должно подаваться давление Рвхmin не менее, указанного в таблице значения. При изменении максимального входного давления (5,4 или 9,8 МПа) пропускная способность ГРС не изменится.
** Допускаются другие величины выходного давления, в диапазоне от 0,002 до 5,4 МПа, при этом условные диаметры трубопроводов и их пропускная способность рассчитываются для каждого конкретного случая отдельно.
*** В таблицу базовых модификаций включены ГРС с входным диаметром до DN200 включительно и выходным диаметром до DN400 включительно. В общем случае ГРС и их узлы могут изготавливаться с диаметром основных трубопроводов до DN700 включительно.

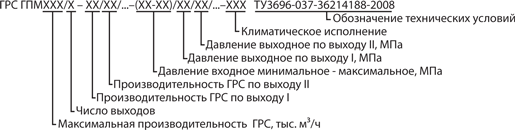

Структура обозначения станции газораспределительной блочной ГРС «Газпроммаш» при заказе:

При необходимости в обозначении могут указываться пределы настройки выходного давления (см. примеры обозначения).

Пример обозначения ГРС ГПМ базового исполнения по таблице 1 с одним выходом производительностью 10 тыс. м3/ч; с давлением газа на входе наименьшим Рвхmin=2,3 МПа и наибольшим Рвхmах=7,4 МПа; с давлением газа на выходе Рвых=0,6 МПа, для умеренного климата

ГРС ГПМ10-(2,3-7,4)/0,6 У
ТУ 3696-037-36214188-2008.

Пример обозначения ГРС ГПМ по специальному заказу с одним выходом производительностью 30 тыс. м3/ч; с наименьшим давлением газа на входе Рвхmin=5 МПа и наибольшим Рвхmах=9,8 МПа; с не стандартным давлением газа на выходе Рвых=3,0 МПа; для умеренного климата

ГРС ГПМ30-(5,0-9,8)/3,0 У
ТУ 3696-037-36214188-2008.

Пример обозначения ГРС ГПМ по специальному заказу с двумя выходами общей производительностью 120 тыс. нм3/ч; с производительностью по первому выходу 80 тыс. м3/ч, по второму выходу 40 тыс. м3/ч; с давлением газа на входе наименьшим Рвхmin=2,0 МПа и наибольшим Рвхmах=9,8 МПа; с обеспечением давления газа на выходе РвыхI из диапазона давлений от 0,9 МПа до 1,2 МПа и давления газа на выходе РвыхII из диапазона давлений от 0,4 МПа до 0,6 МПа; для умеренного климата

ГРС ГПМ120/2-80/40-(2,0-9,8)/(0,9-1.2)/(0,4-0,6) У
ТУ 3696-037-36214188-2008.

Пример обозначения ГРС ГПМ по специальному заказу с тремя выходами общей производительностью 100 тыс. м3/ч; с производительностью по первому выходу 30 тыс. м3/ч, по второму выходу 40 тыс. м3/ч, по третьему выходу 30 тыс. м3/ч; с давлением газа на входе наименьшим Рвхmin=2,0 МПа и наибольшим Рвхmах=9,8 МПа; с давлением газа на выходе РвыхI=1,2 МПа, РвыхII=0,6 МПа, РвыхIII=0,3 МПа; для холодного климата

ГРС ГПМ100/3-30/40/30-(2,0-9,8)/1,2/0,6/0,3-УХЛ
ТУ 3696-037-36214188-2008.

Типоразмерный ряд базовых исполнений:

«Газпроммаш-1», «Газпроммаш-3», «Газпроммаш-5», «Газпроммаш-10», «Газпроммаш-20», «Газпроммаш-30», «Газпроммаш-50», «Газпроммаш-80», «Газпроммаш-100».

Газораспределительные станции «Газпроммаш» с пропускной способностью свыше 100 тыс. нм³/ч изготавливаются по типовым и индивидуальным проектам.

Назначение, область применения и условия эксплуатации

Автоматизированные газораспределительные станции «Газпроммаш» предназначены для снижения давления газа, поступающего от магистральных или местных распределительных трубопроводов, с последующей подачей газа в систему газоснабжения коммунального хозяйства или отдельных промышленных и сельскохозяйственных объектов.

ГРС «Газпроммаш» представляет собой комплекс технологического оборудования, обеспечивающий выполнение следующих основных функций:

  • очистку газа от капельной влаги и механических примесей с последующим удалением продуктов очистки;
  • подогрев газа перед редуцированием;
  • редуцирование магистрального газа до требуемого давления и поддержание давления на заданном уровне с необходимой точностью;
  • измерение и регистрацию расхода газа;
  • автоматическое управление режимами работы технологического оборудования станции с дистанционной выдачей аварийных и предупредительных сигналов в дом оператора или на диспетчерский пункт;
  • информационную связь с системами автоматизации и телемеханики верхнего уровня.

Газораспределительные станции «Газпроммаш» изготавливаются для эксплуатации в любых климатических районах России и стран ближнего зарубежья с сейсмичностью до 9 баллов. Конкретные климатические условия и сейсмичность района эксплуатации ГРС оговариваются в опросном листе при заказе станции.

Конструктивные особенности и варианты исполнения

Все технологическое оборудование ГРС «Газпроммаш» базового исполнения и средства автоматизации размещаются в самостоятельных блок-боксах (блочное исполнение) или в отдельных отсеках блок-здания с газонепроницаемыми стенами под единой крышей (моноблочное исполнение).

Базовое блочное исполнение ГРС «Газпроммаш» включает в себя блок-бокс переключений, блок-бокс редуцирования с узлом очистки, блок-бокс КИПиА с тремя отсеками (операторная, топочная, помещение для мастерской), подогреватель газа, одоризатор газа. Тип расходомера и место размещения узла учета газа, как правило, уточняется на стадии проектных работ или при заказе станции.

Базовое моноблочное исполнение ГРС «Газпроммаш» предусматривается для станций различной производительности и предполагает подогрев газа от теплообменников, теплоноситель которых нагревается котлами, установленными в отдельном отсеке блок-здания.

Блок-боксы и блок-здания базовых исполнений представляют собой металлические каркасы, установленные на утепленных основаниях и облицованные стеновыми трехслойными панелями с несгораемым утеплителем. На крышах блок-бокса переключений и блок-бокса редуцирования с узлом очистки устанавливаются вентиляторы вертикального исполнения для принудительной вентиляции помещений.

При необходимости, состав и количество блок-боксов или отсеков в блок-здании может существенно отличаться от базового исполнения. В этом случае конфигурация ГРС, варианты исполнения и поставка дополнительного оборудования оговариваются в опросном листе или в договоре на изготовление станции.

Базовые исполнения ГРС «Газпроммаш» приведены в таблице 1.

При оформлении заказа на изготовление ГРС «Газпроммаш», заказчик или проектировщик заполняет опросный лист. Скачать опросный лист для заказа ГРС

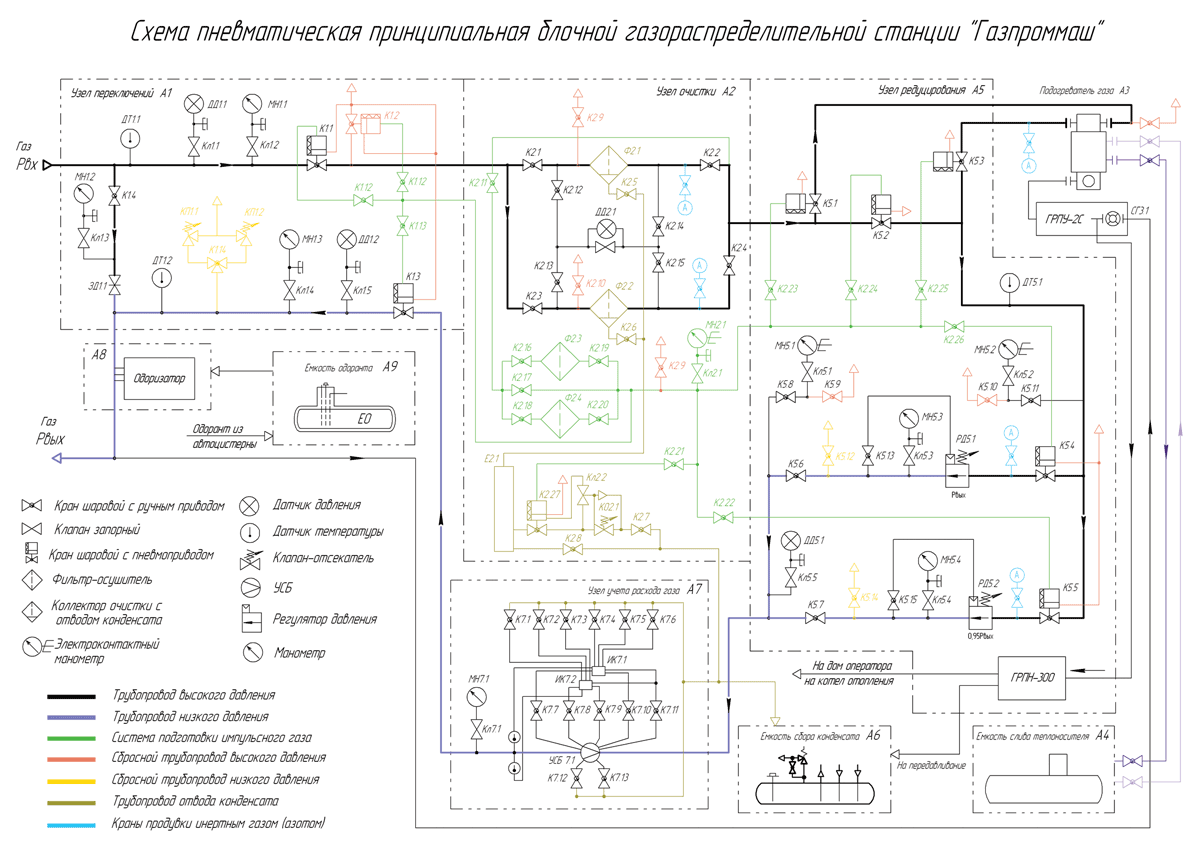

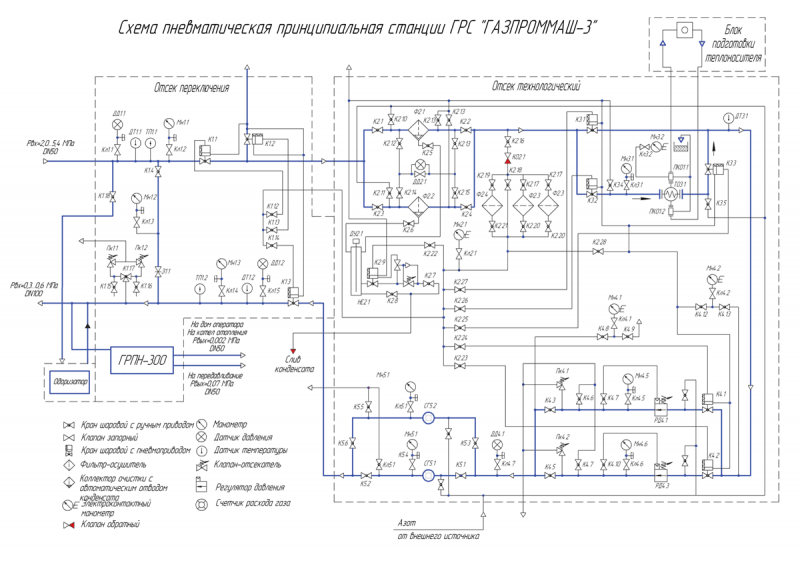

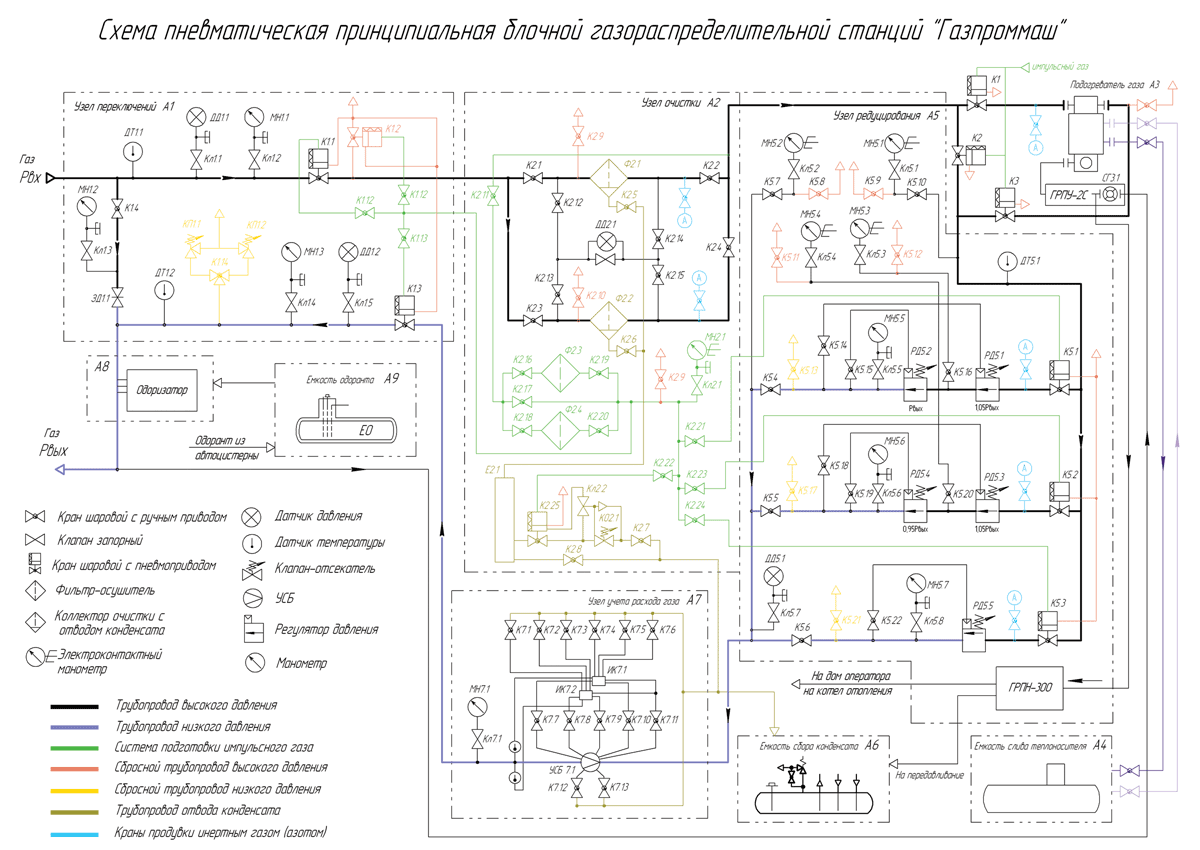

Типовая принципиальная схема блочной газораспределительной станции ГРС «Газпроммаш» представлена на рисунке 1.

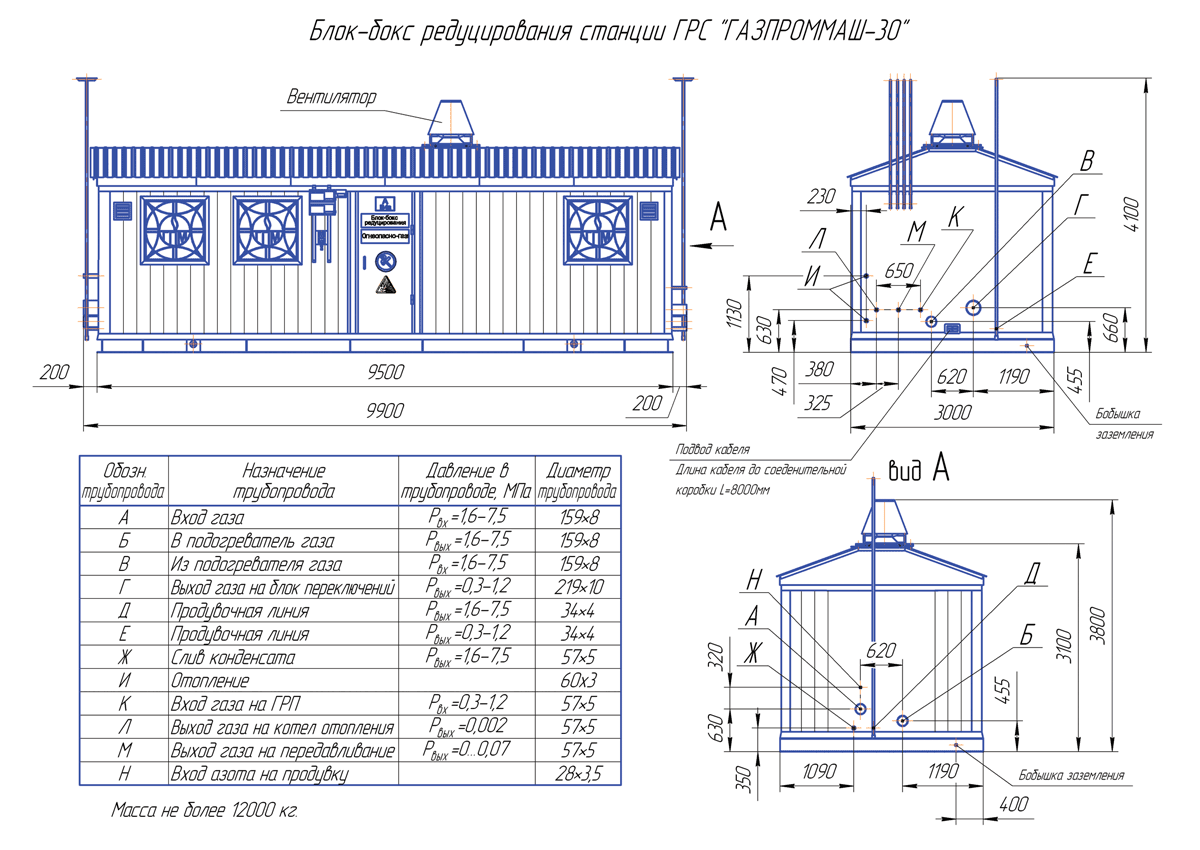

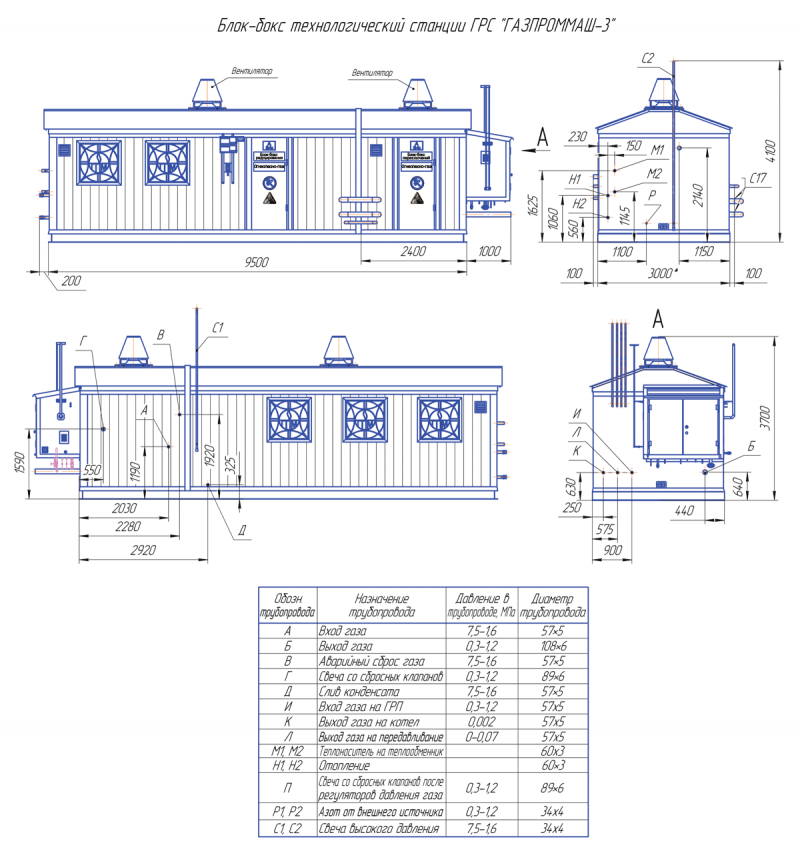

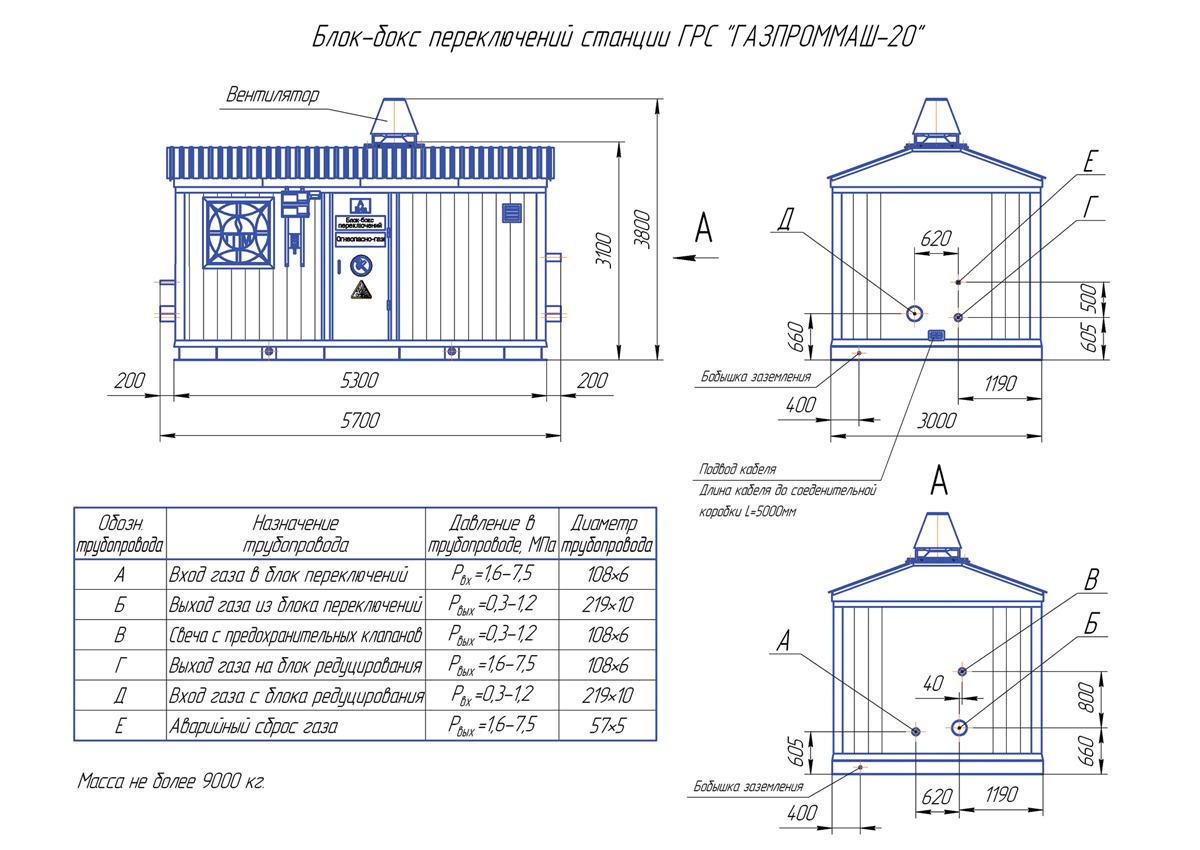

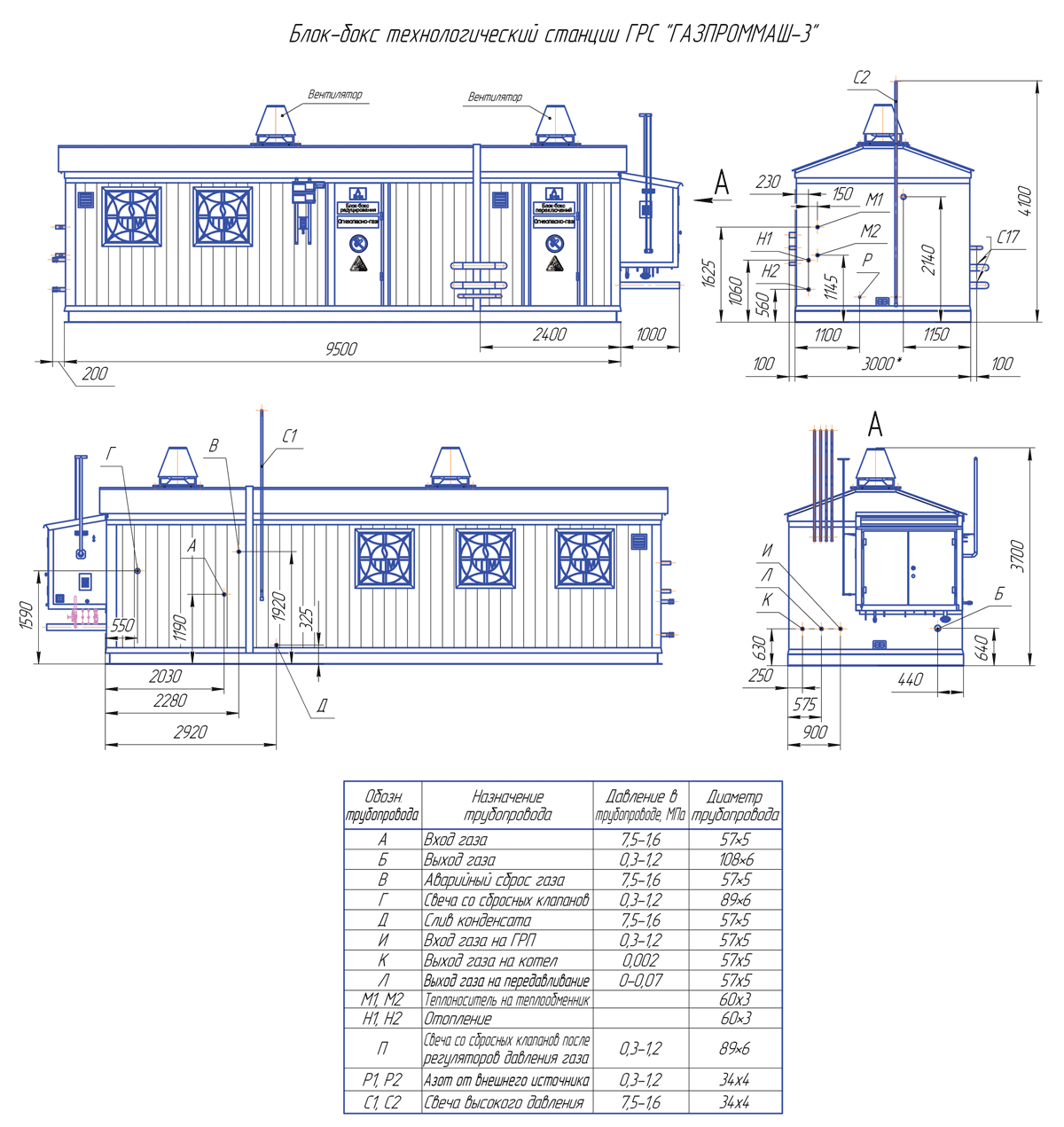

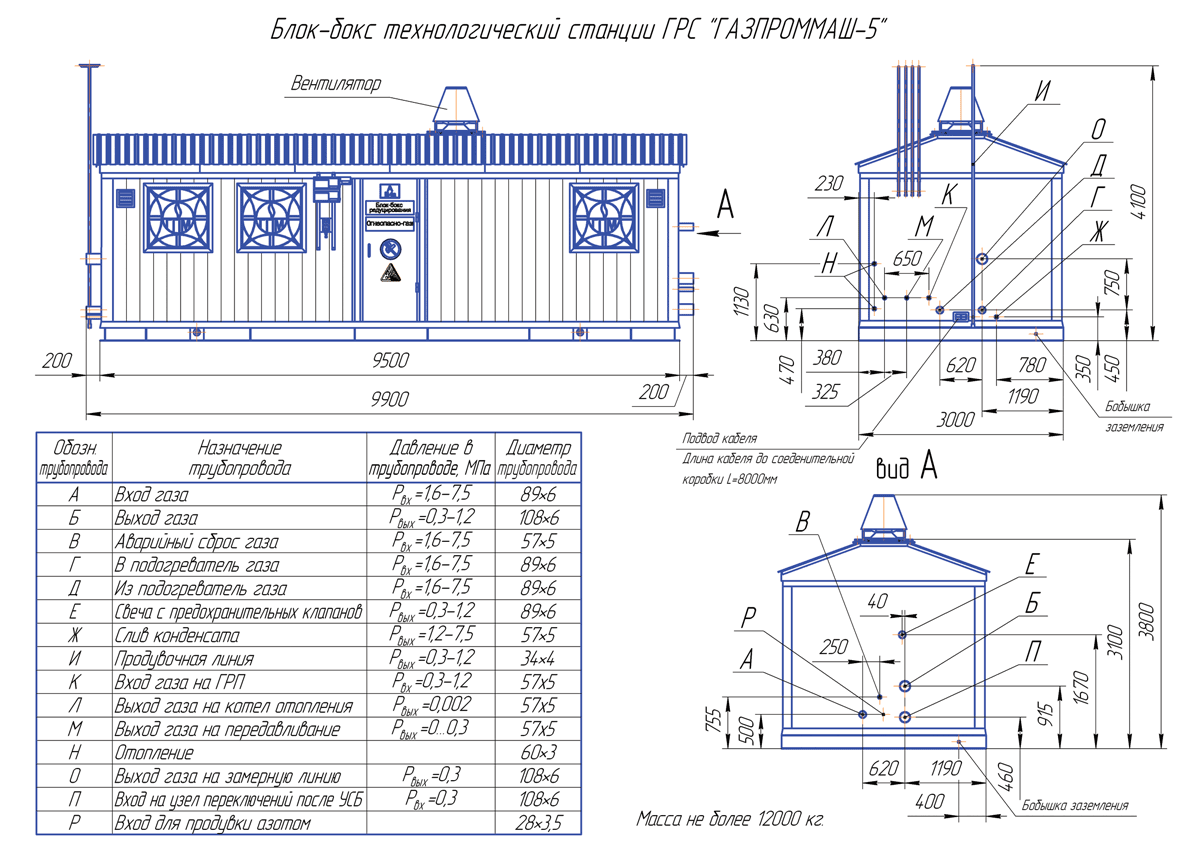

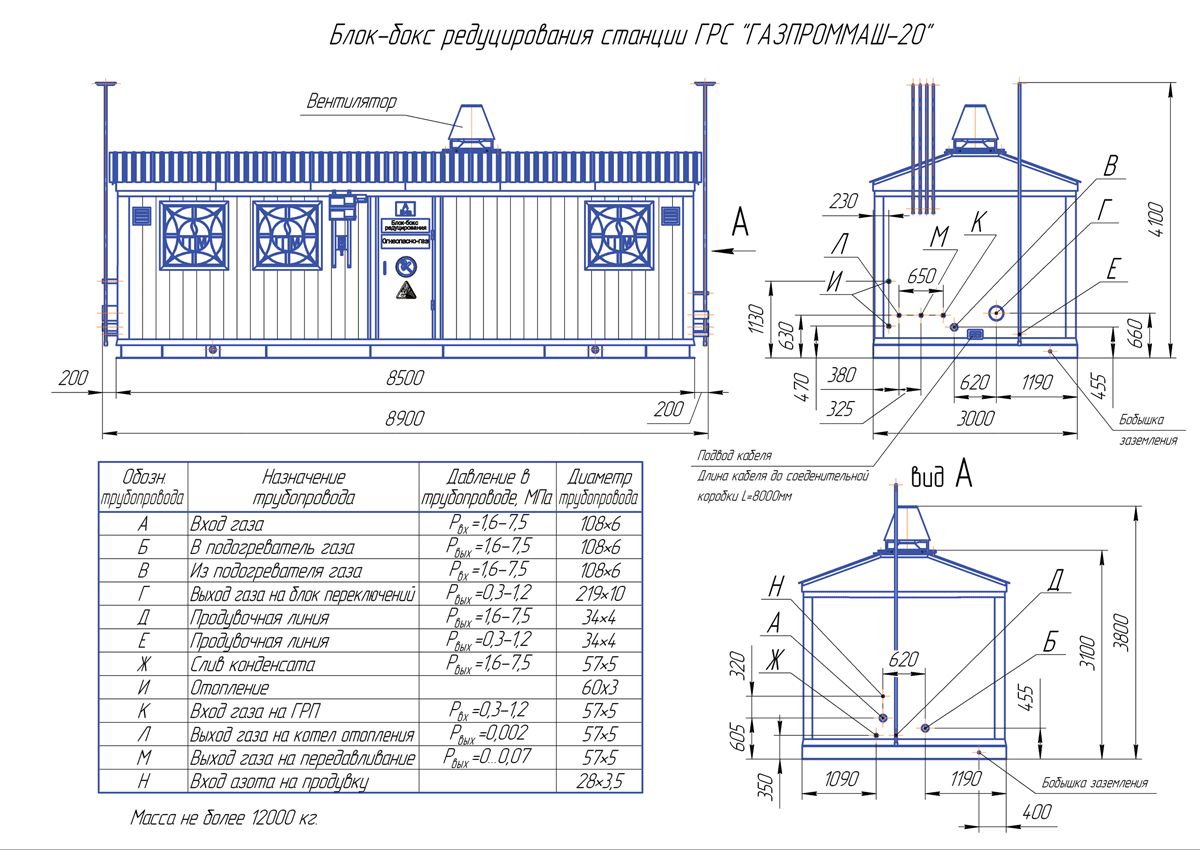

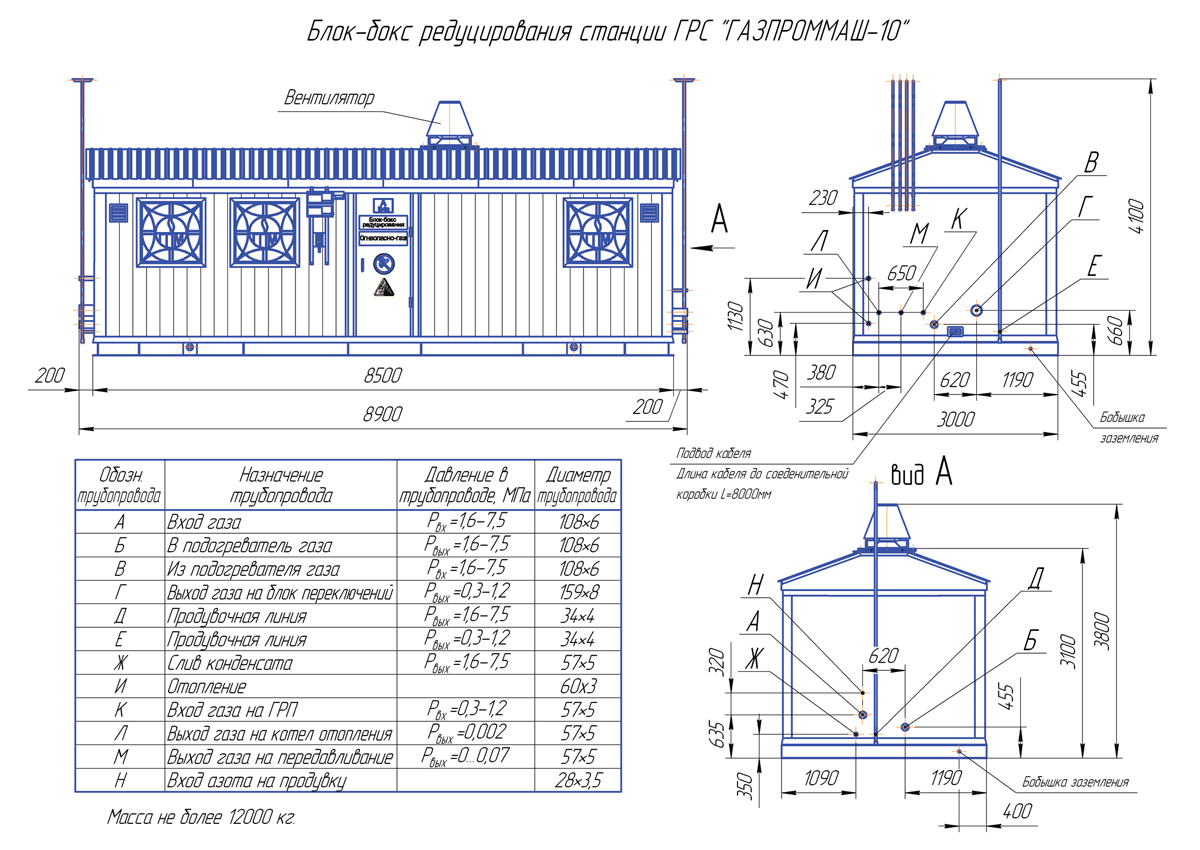

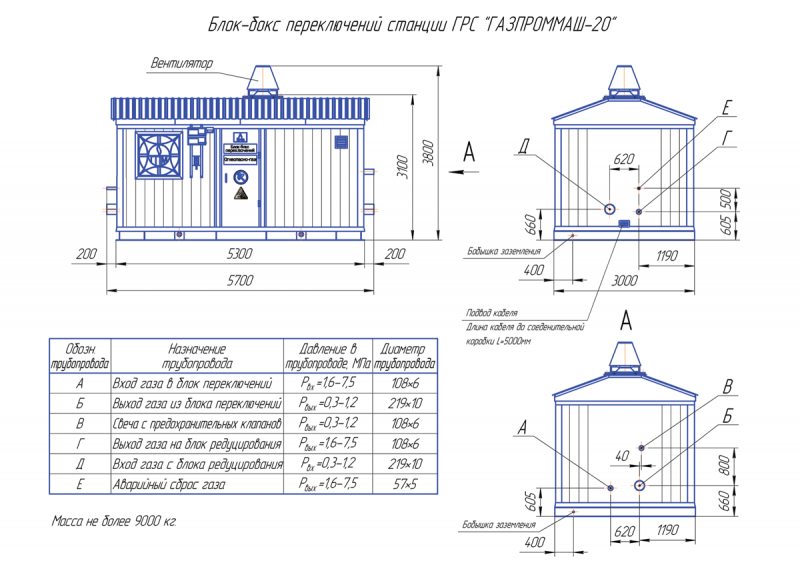

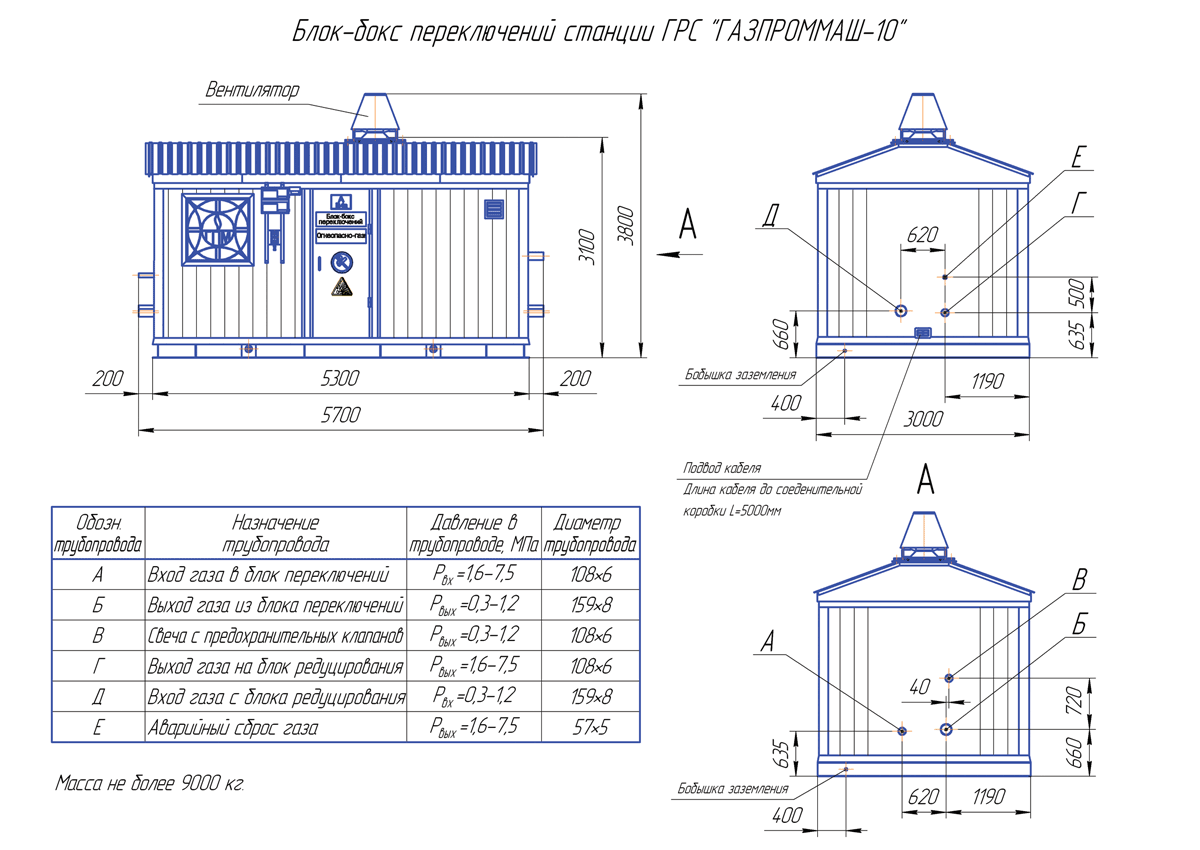

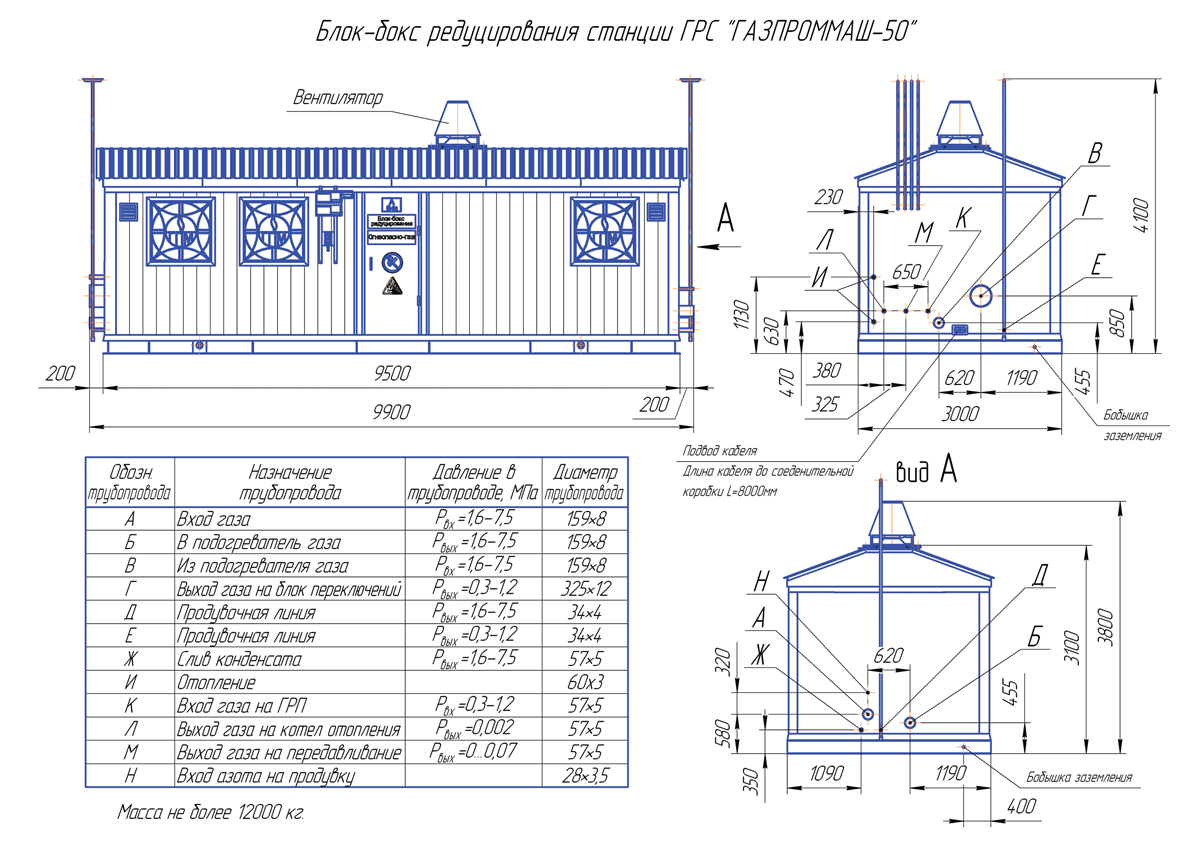

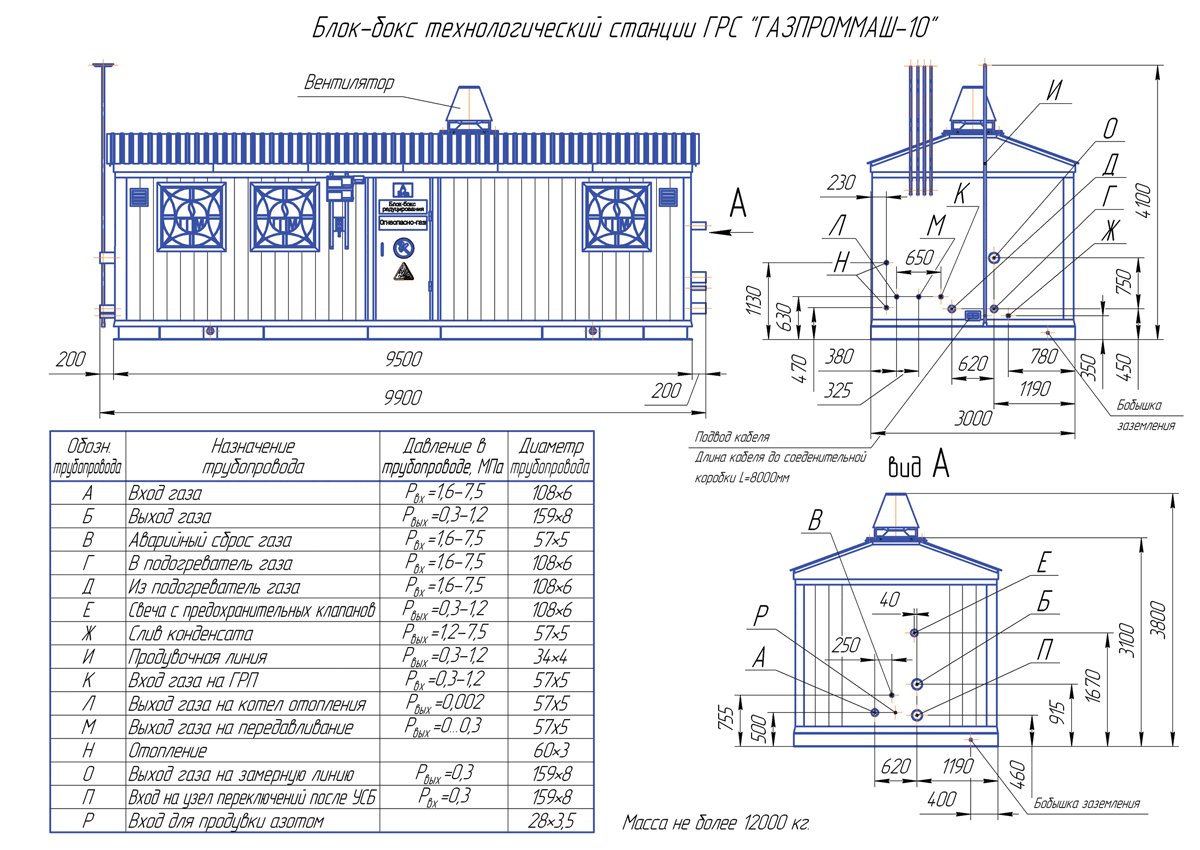

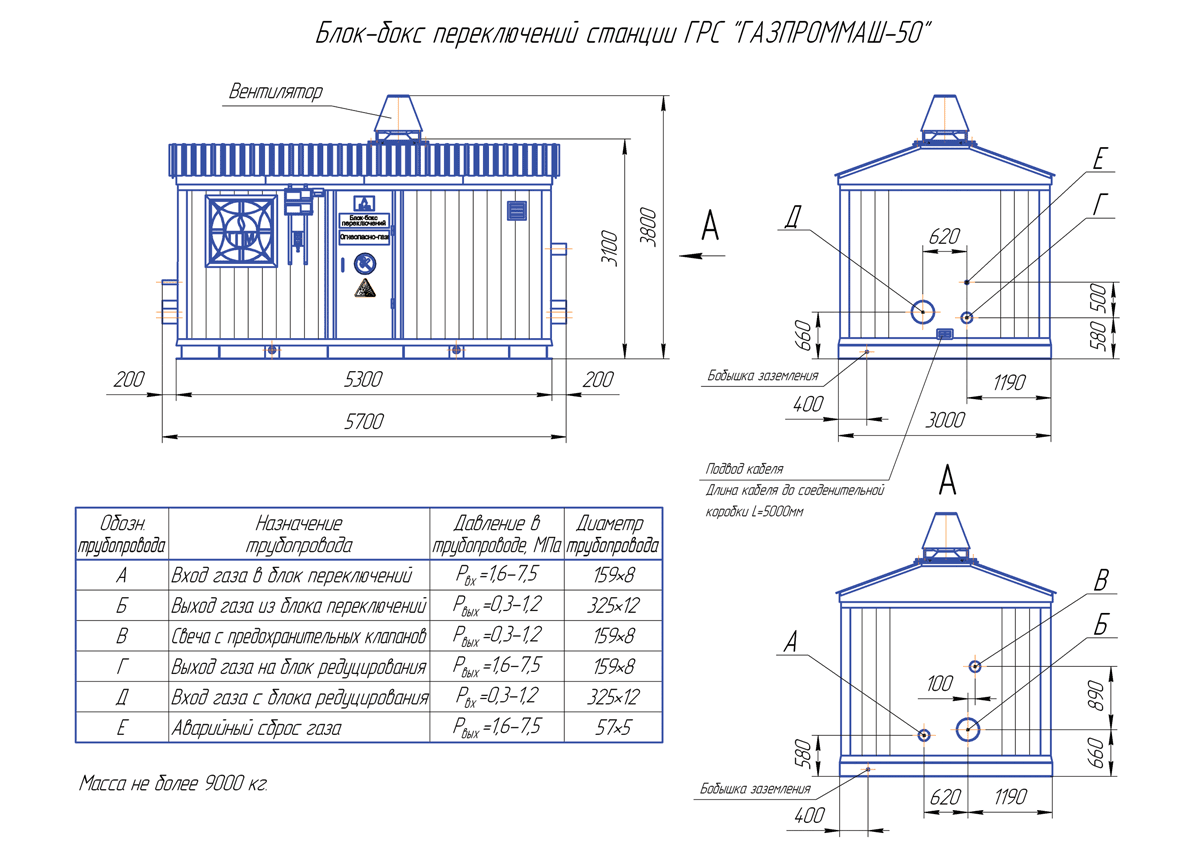

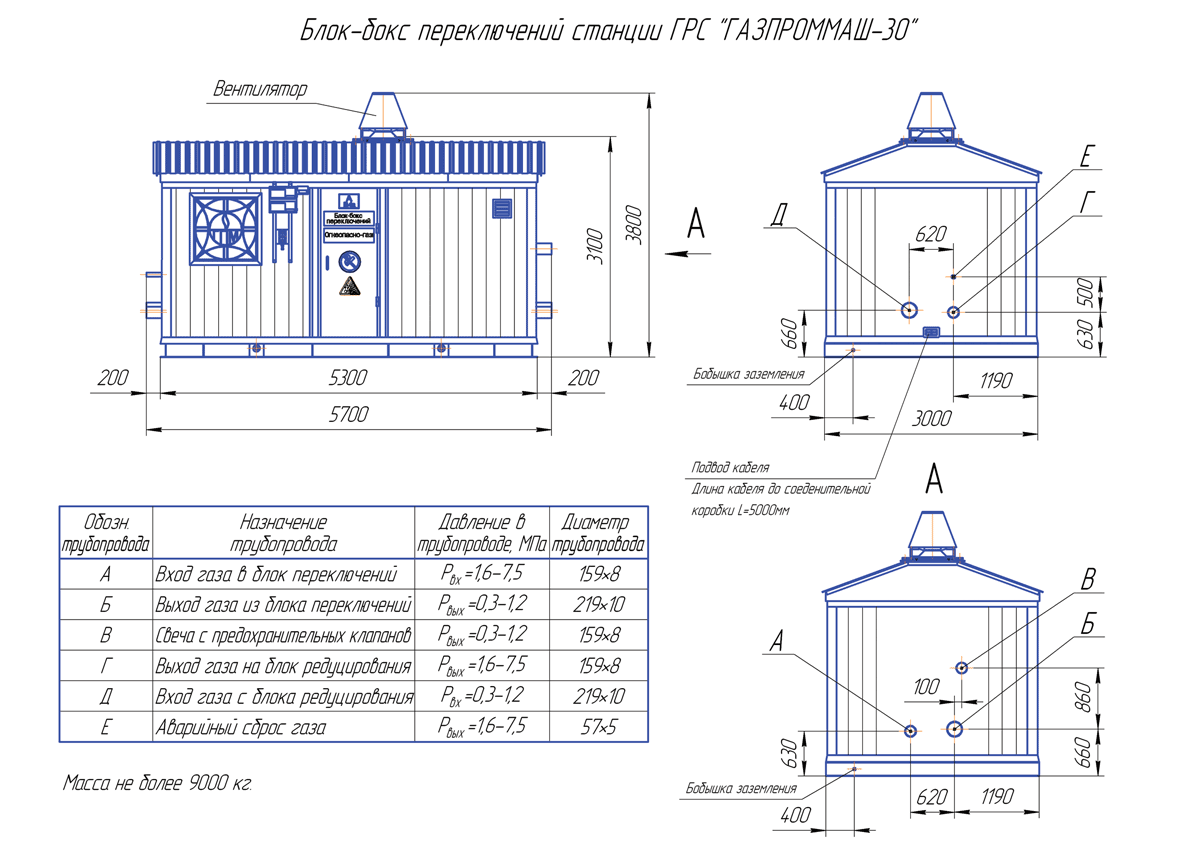

Примеры блок-боксов базовых вариантов блочных газораспределительных станций производительностью до 100000 м3/ч представлены на рисунках 2-6.

1. Блок-бокс переключения включает в себя:

  • байпасную линию;
  • переключающие шаровые краны с пневмоприводом;
  • узел предохранительных клапанов;
  • узел подготовки импульсного газа;
  • систему принудительной вентиляции;
  • датчики охранной и пожарной сигнализации;
  • датчики КИПиА и сигнальное оборудование;
  • электроосвещение;
  • электрообогрев (при необходимости).

2. Блок-бокс редуцирования включает в себя:

  • узел очистки газа с двумя фильтрами (основной и резервный) и накопителем (сброс конденсата в дренажную емкость автоматический);
  • две нитки редуцирования (основная и резервная) на базе регуляторов с отсекающим устройством или с двумя последовательно установленными регуляторами;
  • узел редуцирования газа для котла отопления и на дом оператора;
  • узел подготовки импульсного газа;
  • систему принудительной вентиляции;
  • датчики охранной и пожарной сигнализации;
  • датчики КИПиА и сигнальное оборудование;
  • электроосвещение.

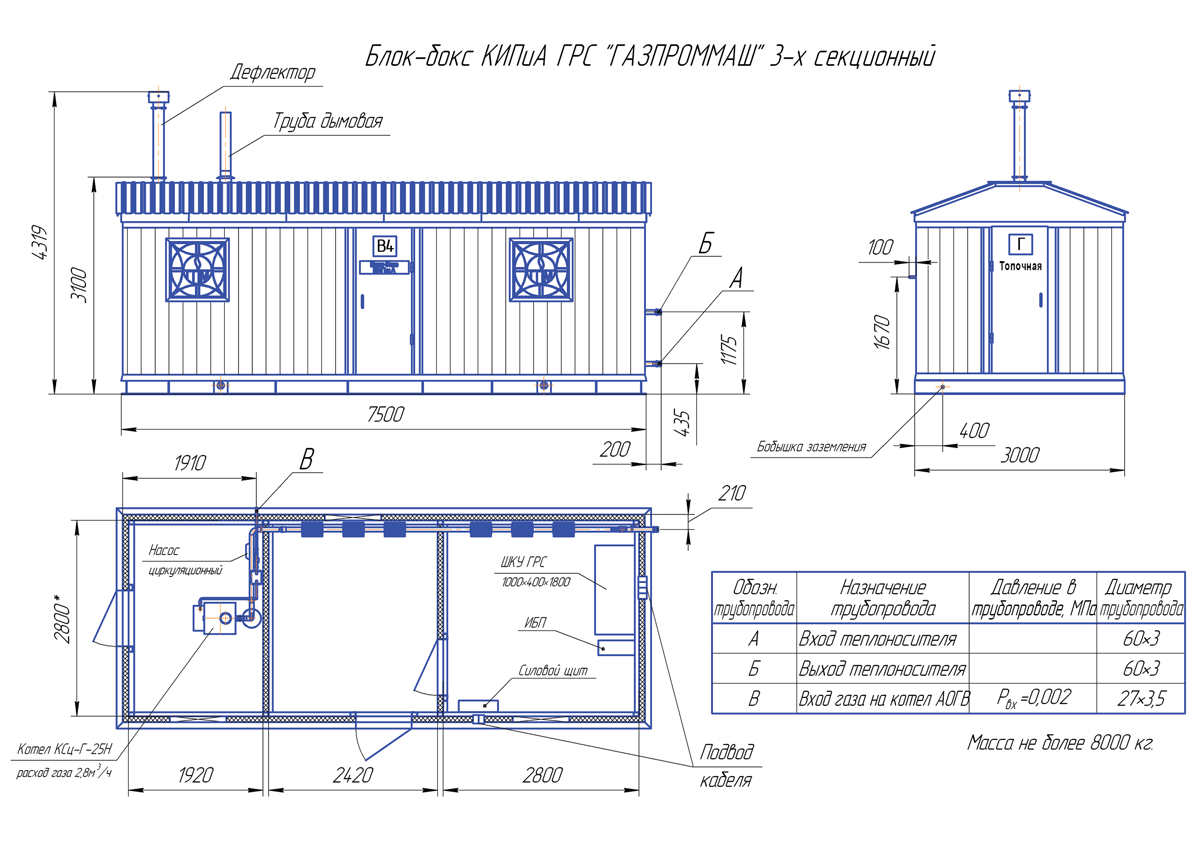

3. Блок-бокс КИПиА состоящий из трех помещений:

  • первое помещение – топочная с котлом отопления, обеспечивающим обогрев блок-бокса КИПиА и блок-бокса редуцирования;
  • второе помещение – мастерская;
  • третье помещение – электрооборудование КИПиА (шкаф контроля и управления ГРС, щит электропитания, источник бесперебойного питания).

4. Узел коммерческого учета газа

изготавливается на базе УСБ или БСУ с измерительными трубопроводами, размещенными в отдельном блок-боксе или на открытой площадке. В качестве расходомеров, по выбору заказчика применяются измерительные комплексы «СуперФлоу» или «ГиперФлоу» (опросный лист предусматривает и другие варианты для учета газа: комплексы для измерения количества газа СГ-ЭК, вихревые, ультразвуковые счетчики и т.д.). В случае размещения узла измерения на открытой площадке, вычислитель расхода (или корректор), газа устанавливается в блок-боксе редуцирования.

Рис. 1

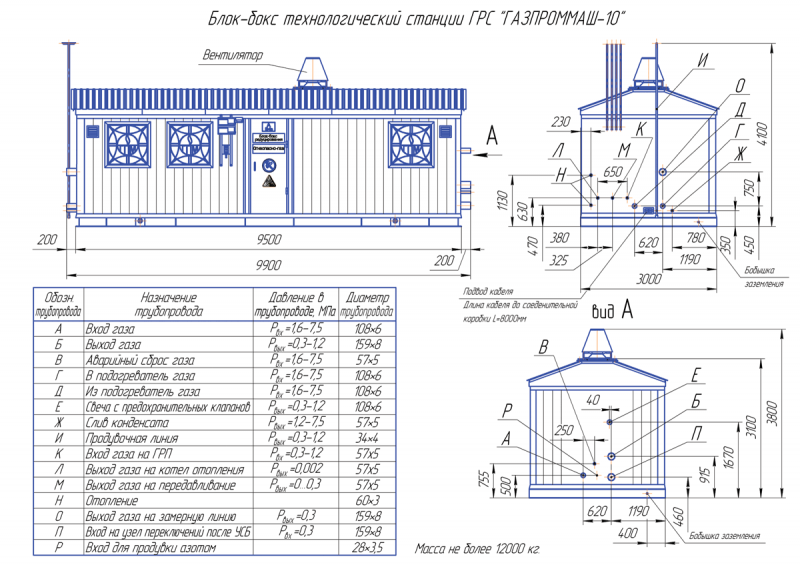

Рис. 2



Рис. 3а



Рис. 3б



Рис. 4а



Рис. 4б



Рис. 5а



Рис. 5б



Рис. 6а



Рис. 6б

Типовая принципиальная схема и примеры базовых вариантов блочных газораспределительных станции «Газпроммаш» производительностью до 10000 м3/ч с размещением узлов переключения, очистки и редуцирования в едином блок-боксе представлены на рисунках 7-9.

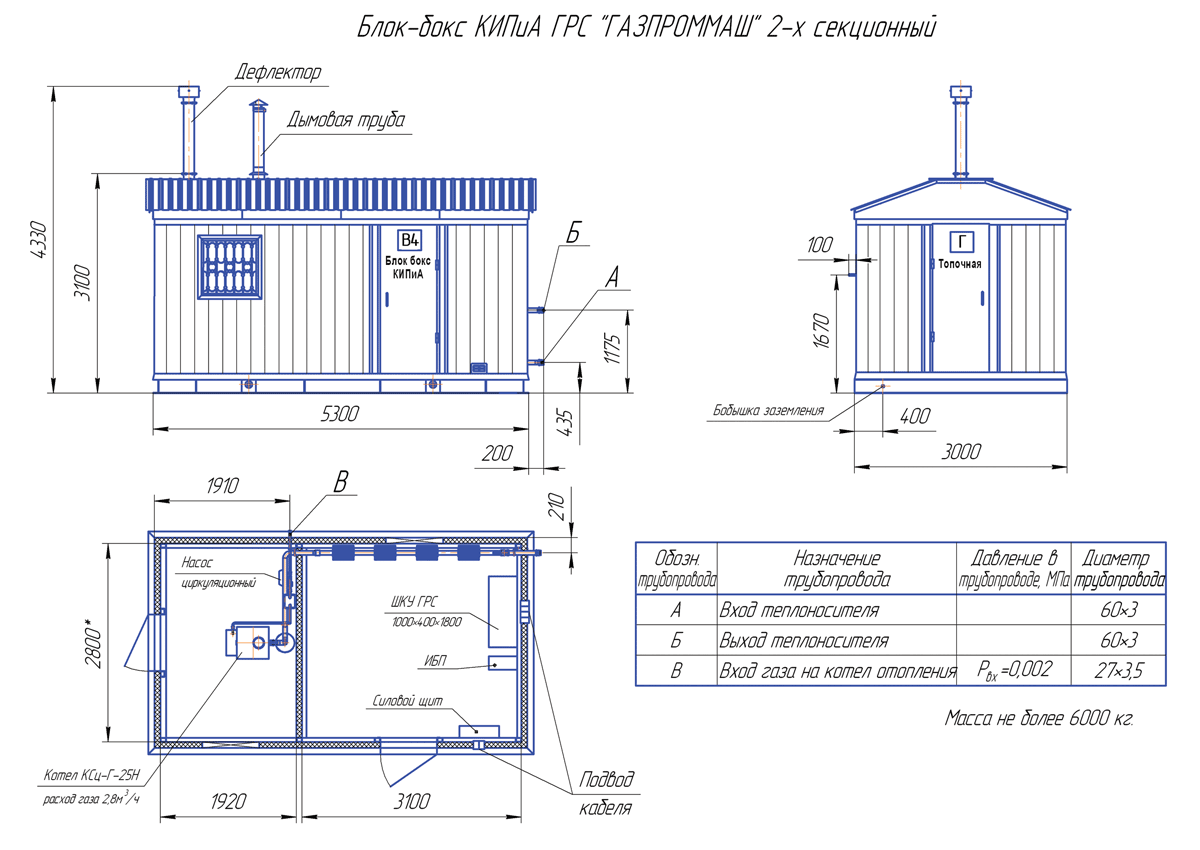

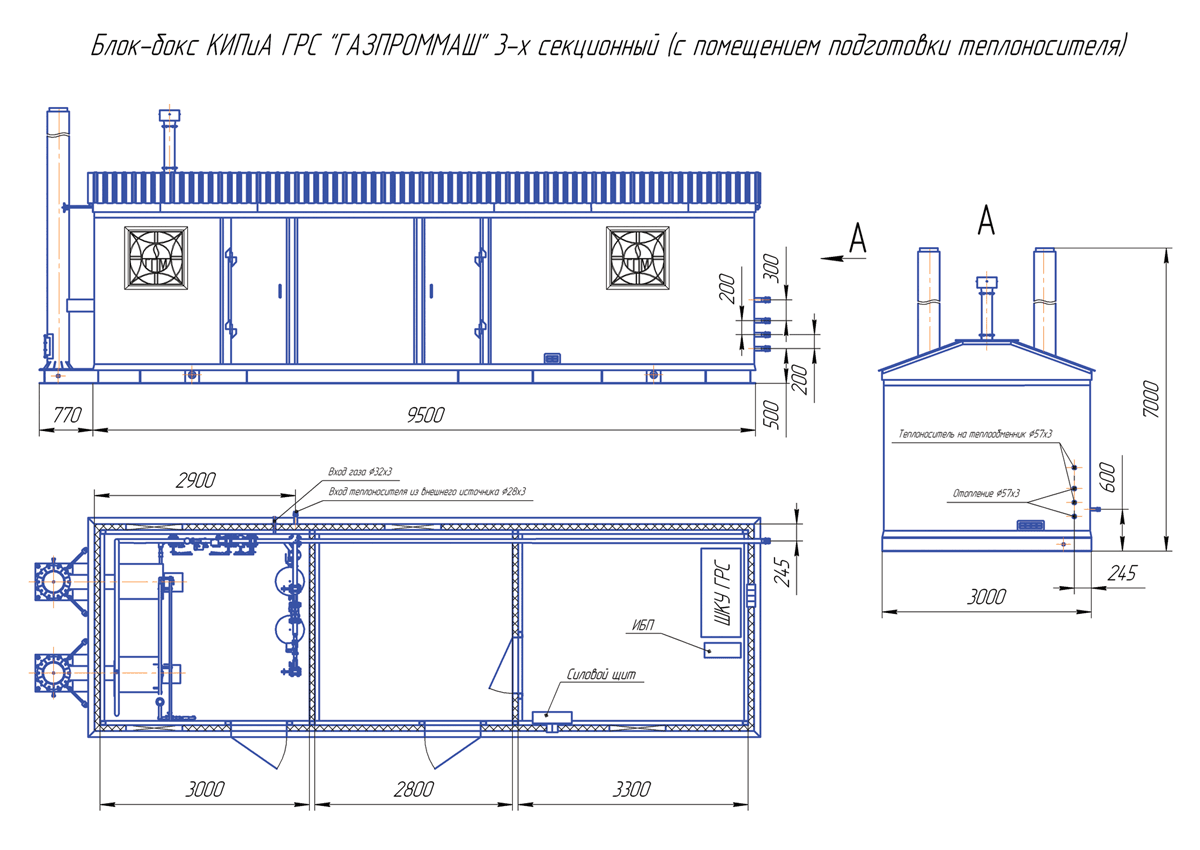

Вариант исполнения блок-бокса КИПиА, состоящего из двух помещений (помещение КИПиА и топочная), изображен на рисунке 10.

Рис. 7



Рис. 8



Рис. 9



Рис. 10

Типовая принципиальная схема и пример базового варианта блочной газораспределительной станции «Газпроммаш» производительностью до 5000 м3/ч с размещением технологического оборудования в едином блок-боксе представлена на рисунках 11-12.

Вариант исполнения блок-бокса КИПиА состоящего из трех помещений (помещение подготовки теплоносителя, КИПиА и мастерская) изображен на рисунке 13.

Рис. 11



Рис. 12



Рис. 13

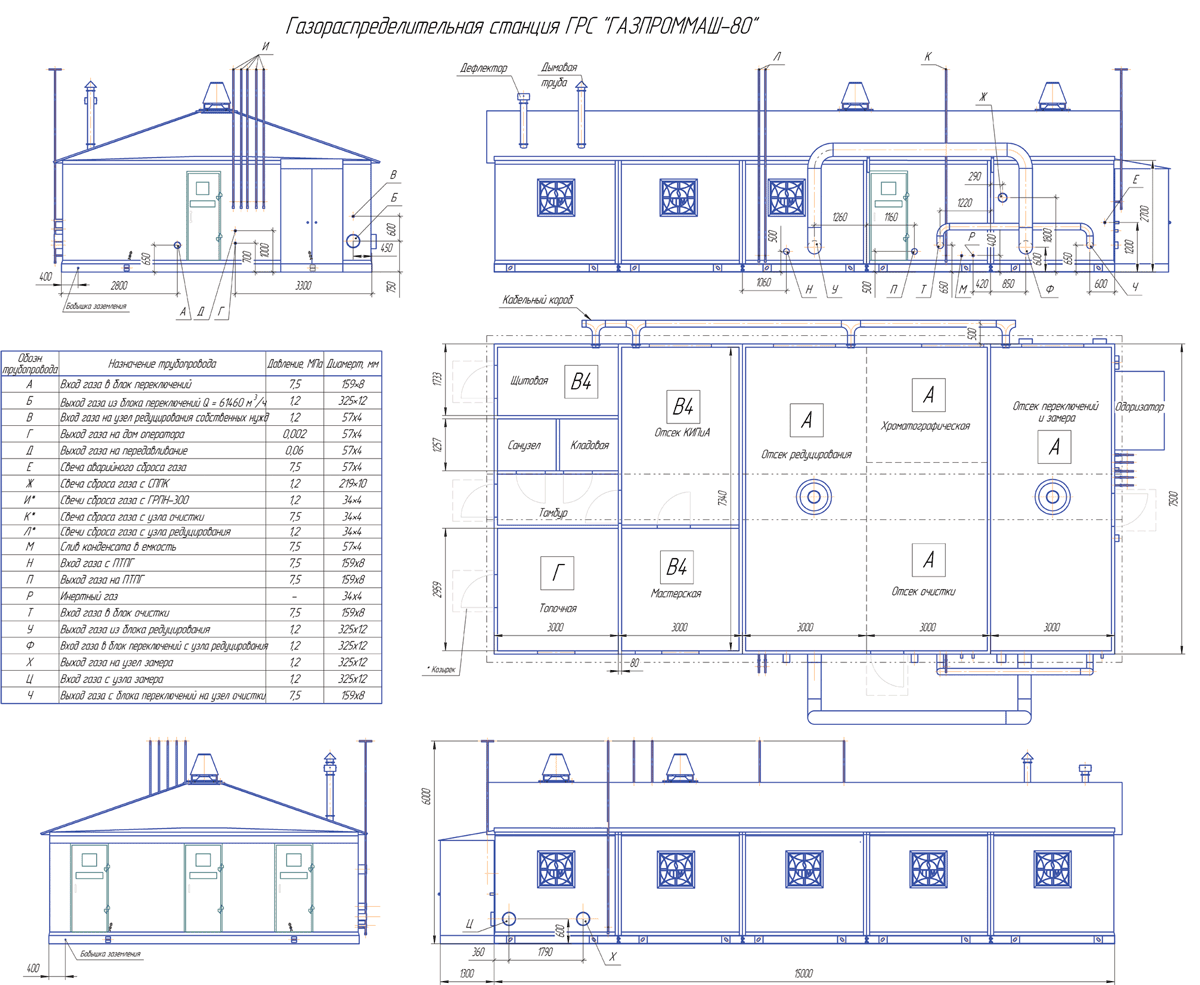

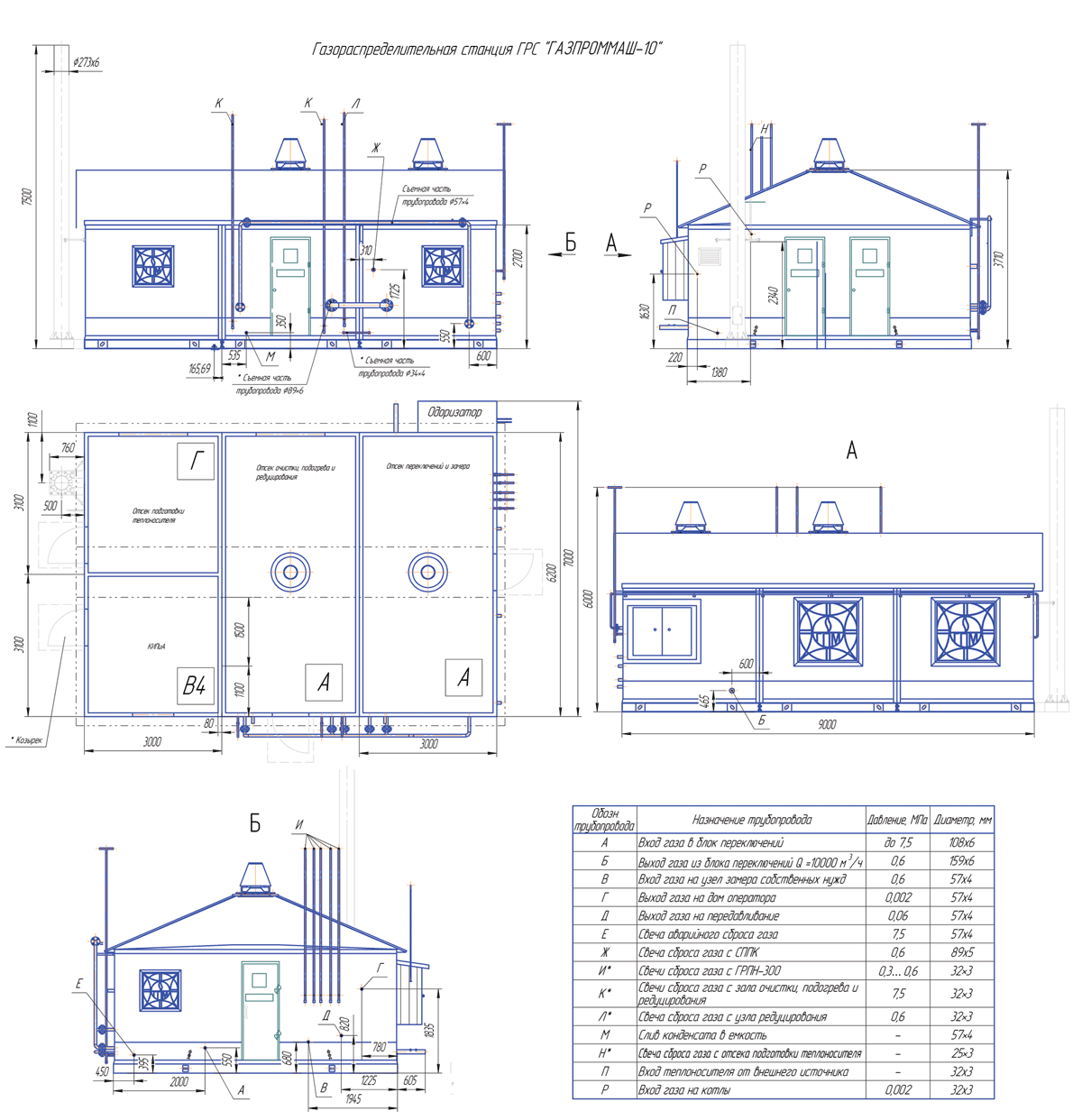

Примеры блок-зданий газораспределительных станции представлен на рис.14-15.

Рис. 14



Рис. 15



Рис. 16

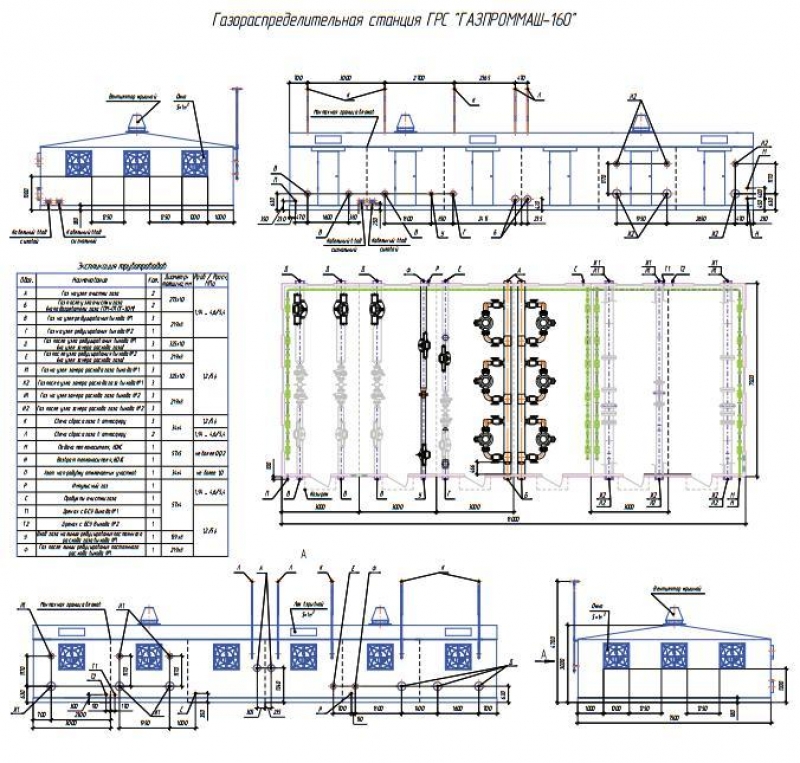

Газораспределительные станции «Газпроммаш» производительностью свыше 160тыс. м3/ч, как правило, изготавливаются по индивидуальным проектам с использованием типовых решений и опыта конструирования отдельных единиц оборудования из состава ГРС.

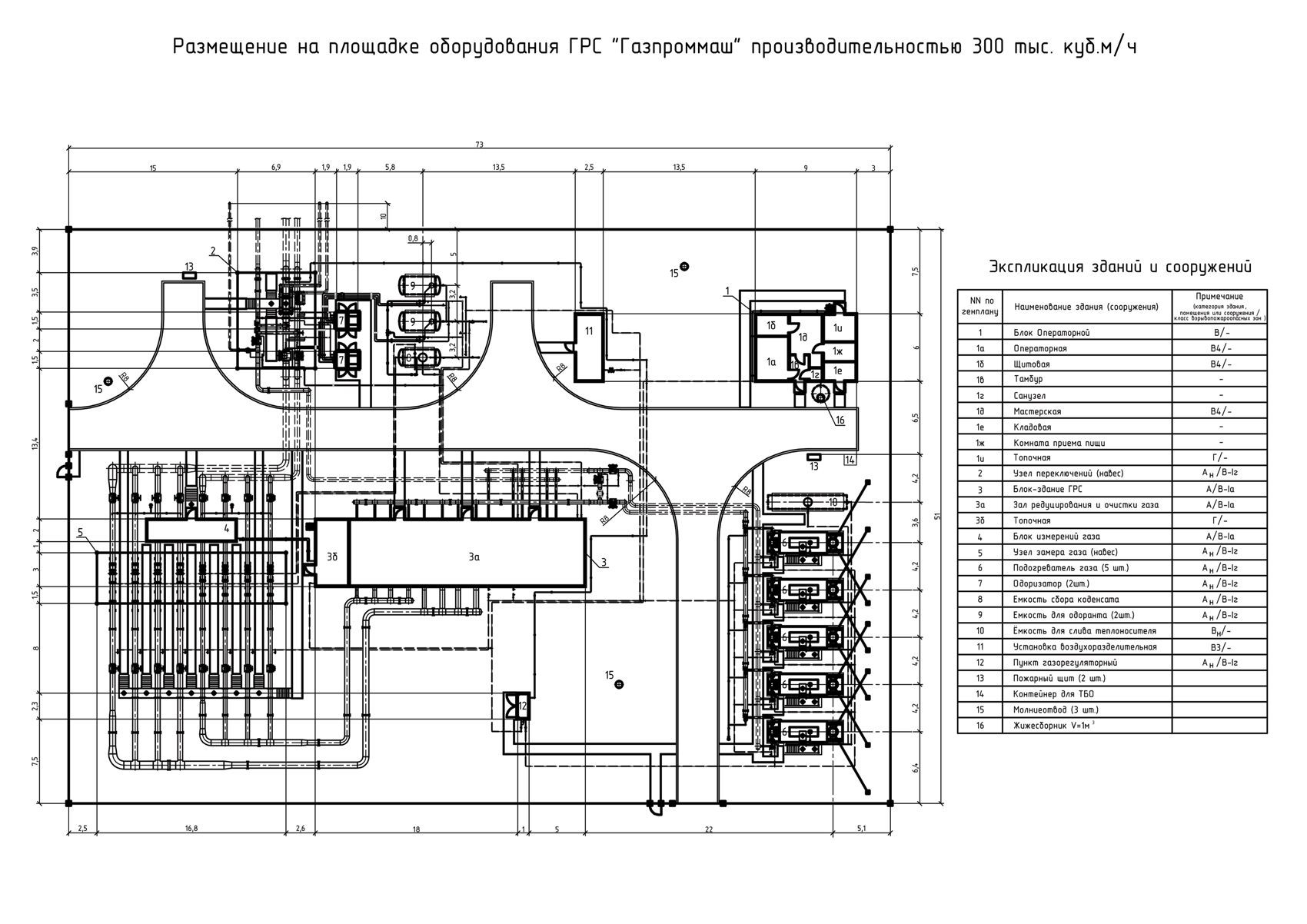

Пример размещения на площадке оборудования ГРС «Газпроммаш-300» представлен на рисунке 16.

Рис. 17
