Одоризаторы газа





Характеристики
Описание
Схемы


Габариты и масса одоризатора газа, не более

Наименование Размеры в мм Масса, кг
длина ширина высота
ОДДК02
ОДДК02-М03		 2100 1650 2500 1500
ОДДК02-ШН01 2150 1250 2500 900
ОДДК02-ШН02 2150 1100 1700 850
ОДДК03 3000 3000 3800 5500

Основные технические характеристики:

Рабочее давление одорируемого газа, МПа (кг/см² ) 0,3 – 1,2 (3 – 12)
Рабочее давление в газопроводе высокого давления, МПа (кг/см²) 1,2 – 7,5 (12 - 75)
Расход одорируемого газа, тыс. м³/ч (ОДДК02-ШН до 30 тыс. м³/ч) 0,05 – 10 , 5 – 30,
20 – 50 , 30 – 200
200 – 500
Концентрация одоранта в газе, г/тыс. м³ от 5 до 16,0
Расходная емкость, л:
— ОДДК02
— ОДДК02-М03
— ОДДК03
— ОДДК02-ШН01, ОДДК02-ШН02		 110-145
110
150-220
50
Точность одорирования, %, не хуже 2
Точность учета расхода одоранта, %, не хуже 2,5
Напряжение электропитания, В:
— блок управления одоризатором (постоянного тока)
— освещение, электрообогрев (переменного тока, 50 Гц)		 24 – 27
220
Потребляемая мощность, Вт, не более:
— ОДДК02
— ОДДК02-М03
— ОДДК03
— ОДДК02-ШН01, ОДДК02-ШН02		 1550
2300
3720
1550
Предупредительные и аварийные выходные сигналы релейного типа, не менее 4
Связь с системами верхнего уровня и/или счетчиком газа:
— аналоговый вход
— дискретный импульсный вход		 RS232, RS485
2 (12 бит)
2

ТУ 3696-059-36214188-2006

 Одоризатор газа ОДДК с дозированной подачей одоранта и автоматической коррекцией степени одорирования по текущему расходу газа с одновременным учетом расхода одоранта.

Назначение, область применения и условия эксплуатации

 Одоризатор газа ОДДК предназначен для дозированной подачи одоранта (смеси природных меркаптанов) в поток газа на выходной линии газораспределительной станции (ГРС) с рабочим давлением до 1,2 МПа (12 кгс/см²), с целью придания газу характерного запаха.

 Одоризатор газа ОДДК используется в составе газораспределительных станций и обеспечивает:

  • дозированную подачу одоранта в трубопровод;
  • контроль вводимой дозы одоранта и автоматическую коррекцию расхода одоранта в зависимости от текущего расхода газа;
  • автоматический учет суммарного расхода одоранта;
  • отображение следующей информации на экране дисплея блока управления одоризатором (БУО):
    • уровень одоранта в рабочей емкости;
    • текущее значение часового расхода газа, полученное от расходомера;
    • время наработки одоризатора;
    • накопленное суммарное значение расхода одоранта с момента запуска ОДДК;
    • аварийные и предупредительные сигналы;
  • связь с различными системами верхнего уровня по согласованному протоколу.

 Одоризаторы ОДДК предназначены для эксплуатации на открытом воздухе в районах с сейсмичностью до 9 баллов с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории размещения 1 по ГОСТ 15150.

Место размещения блока управления одоризатором определяется проектом привязки ОДДК или ГРС во взрывобезопасной зоне, в обогреваемом помещении.

Конструктивные особенности и варианты исполнения

Основными конструктивными исполнениями одоризаторов газа ОДДК является:

  • ОДДК02 — базовый вариант с двухсторонним обслуживанием;
  • ОДДК02-ШН01 — шкафной вариант с односторонним обслуживанием ;
  • ОДДК02-ШН02 — шкафной вариант для установки на вертикальной стене;
  • ОДДК02-М03 — базовый вариант с автоматической дозаправкой расходной емкости;
  • ОДДК03 — базовый вариант с размещением в блок-боксе.

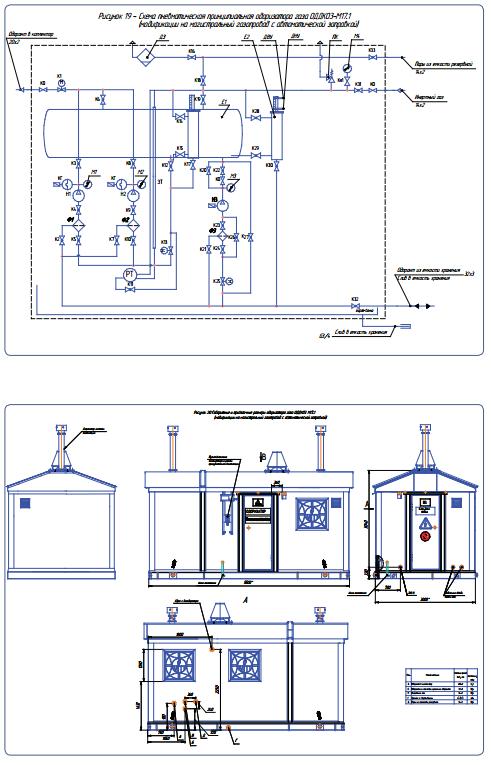

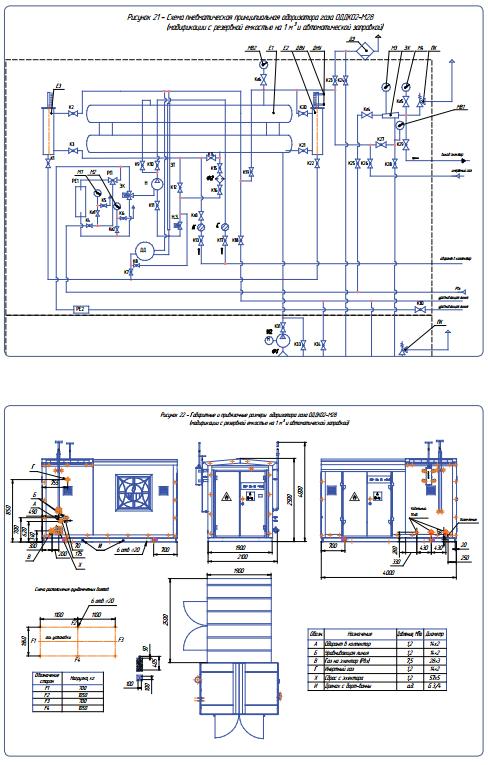

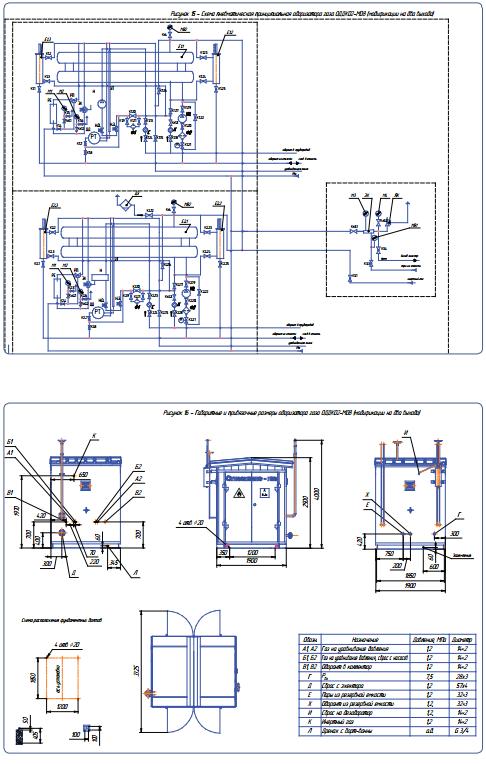

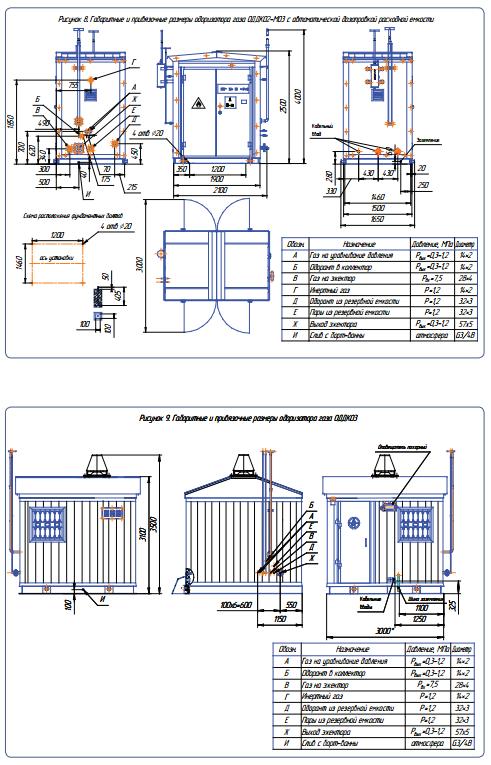

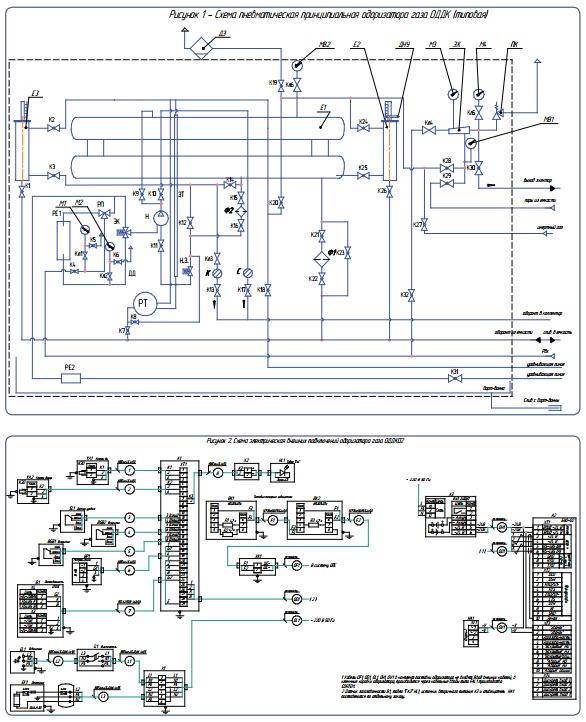

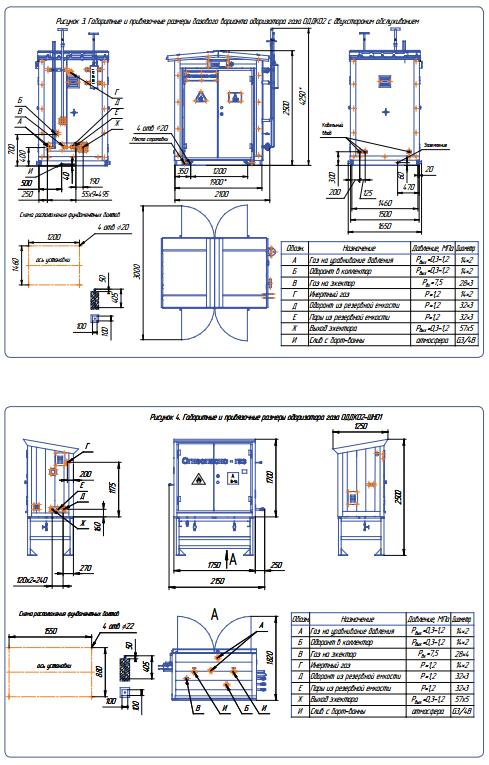

Одоризаторы газа ОДДК02, ОДДК02-ШН01, ОДДК02-ШН02 имеют типовую пневматическую принципиальную схему (рисунок 1) и отличаются только объемами расходной емкости, а также конструкцией и габаритными размерами шкафов (рисунки 2; 3; 4).

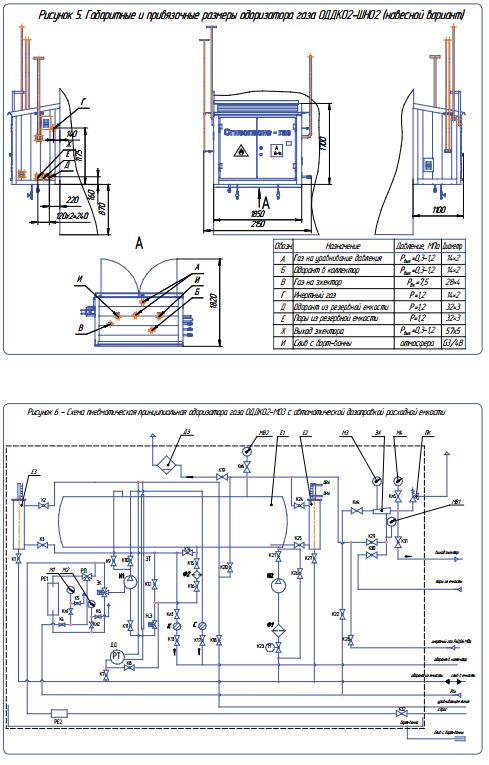

Одоризатор газа ОДДК02-М03 представляет собой базовый вариант ОДДК02, дополненный системой автоматической дозаправкой расходной емкости из резервной емкости для хранения одоранта. Схема пневматическая принципиальная одоризатора газа ОДДК02-М03 представлена на рисунке 5.

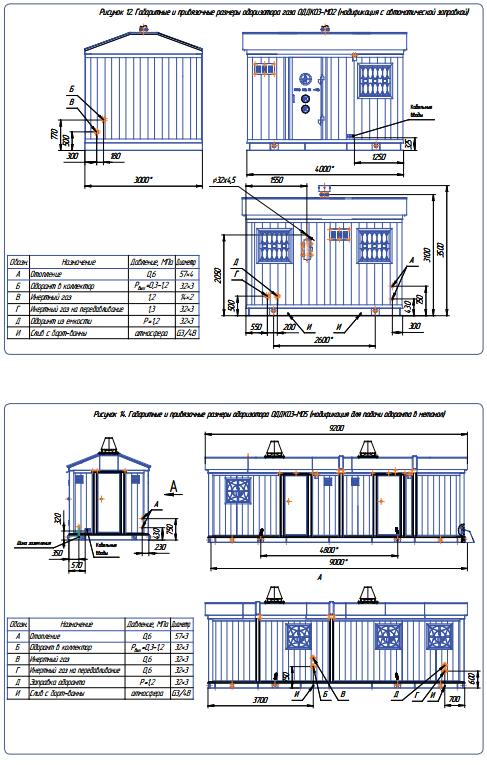

Базовый вариант исполнения одоризатора газа ОДДК03 предполагает размещение всего одоризационного оборудования, соответствующего типовой пневматической принципиальной схеме (рисунок 1), внутри утепленного, обогреваемого блок-бокса, оснащенного систамами освещения, вентиляции (естественной — с трехкратным обменом воздуха и принудительной — с десятикратным обменом), контроля загазованности, охрано-пожарной сигнализации и регулирования температуры. Габаритные и присоединительные размеры одоризатора газа ОДДК03 представлены на рисунке 6.

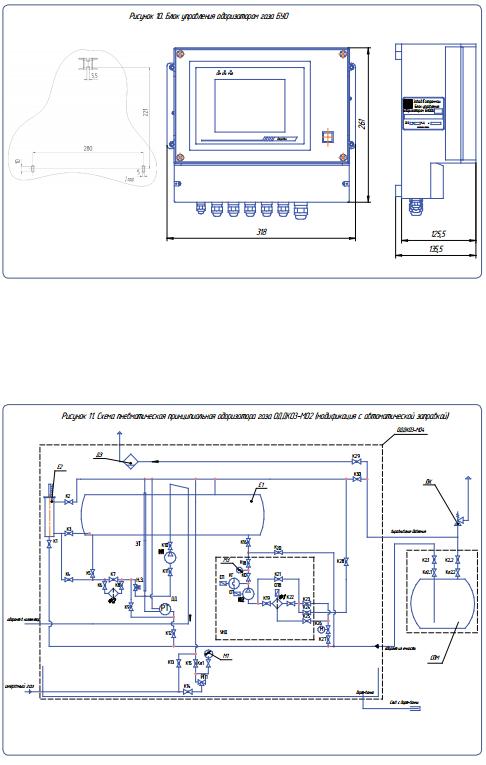

Одоризаторы газа ОДДК комплектуются блоками управления БУО (рисунок 7), а исполнение ОДДК02-М03 дополнительным шкафом управления насосом и краном.

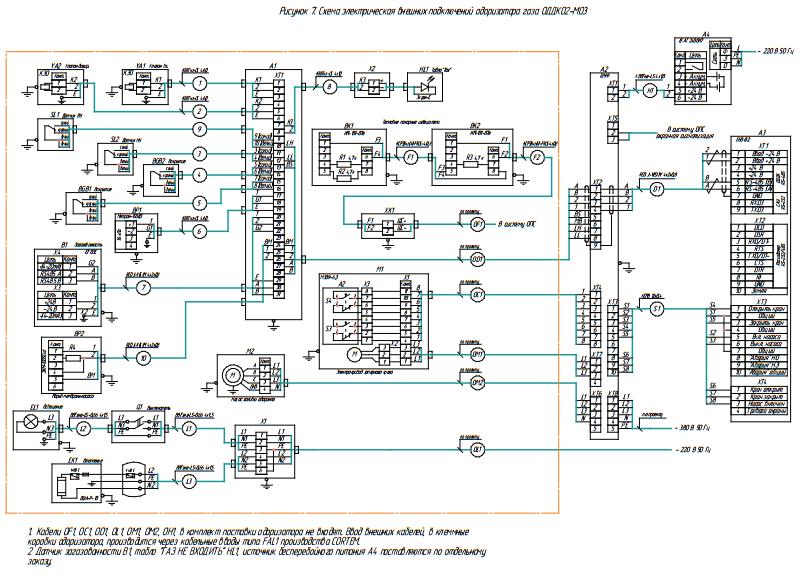

Типовая схема электрическая внешних подключений одоризатора газа ОДДК изображена на рисунке 8.

Включение в комплект поставки звуковой сирены, источника резервного питания и другого дополнительного электрооборудования (например, термокабеля для обогрева трубопровода) оговаривается в опросном листе при заказе одоризатора газа.

Одоризаторы жидких фракций

На базе одоризатора газа ОДДК выпускаются модернизированные одоризаторы предназначенные для дозированной подачи одоранта в сжиженные углеводороды, метанол и другие жидкие фракции (продукты) с рабочим давлением до 1,2 МПа (12 кгс/см²), с целью придания им продуктам характерного запаха.

Одоризаторы жидких фракций изготавливаются по требованиям опросных листов или по самостоятельным техническим заданиям, поскольку технология ввода одоранта, учет сжиженного газа, конструктивное исполнение, уровень автоматизации и техническое оснащение одоризационных пунктов, как правило, существенно различаются в каждом конкретном случае. При этом для их изготовления используются отдельные узлы и технологические решения одоризаторов газа ОДДК.

Примеры таких одоризационных установок представлены на рисунках 9, 10, 11, 12.
