Подогреватели газа автоматические ГПМ-ПГА-100-М(2М)





Характеристики
Описание
Схемы


Наименование параметра или характеристики Значения по типам или исполнениям
ГПМ-ПГА-100-М,
ГПМ-ПГА-100-2М		 ГПМ-ПГА-200-М,
ГПМ-ПГА-200-2М
1. Номинальная тепловая производительность, кВт (ккал/ч)
104 (90 000)
235 (200 000)
2. Рабочее давление
подогреваемого газа, МПа (кгс/см²)
от 1,2 до 9,0 (от 12 до 90)
3. Рабочее давление топливного газа, МПа (кгс/см²)
от 0,3 до 1,2 (от 3 до 12)
4. Давление топливного газа:
– перед горелкой, Па;
– ПЕРЕД запальным устройством, Па

от 1000±10%
5. Температура подогреваемого газа, ˚С:
– на входе в подогреватель, не менее
– на выходе из подогревателя, не более

минус 20
плюс 70
6. Перепад температуры при номинальном режиме на входе
и выходе подогревателя, ˚С, не менее
53
7. Номинальный расход подогреваемого газа, нм³/ч
3 000
10 000
8. Расход топливного газа при номинальном режиме, нм³/ч, не более
15
33
9. Коэффициент полезного действия, %, не менее
80
10. Источник электроснабжения подогревателя:
– сеть переменного тока III категории надежности напряжением
(при частоте 50 Гц), В;
– сеть постоянного тока напряжением, В


220+22-33

24+2,4-3,6
11. Суммарная потребляемая мощность, Вт, не более
1050

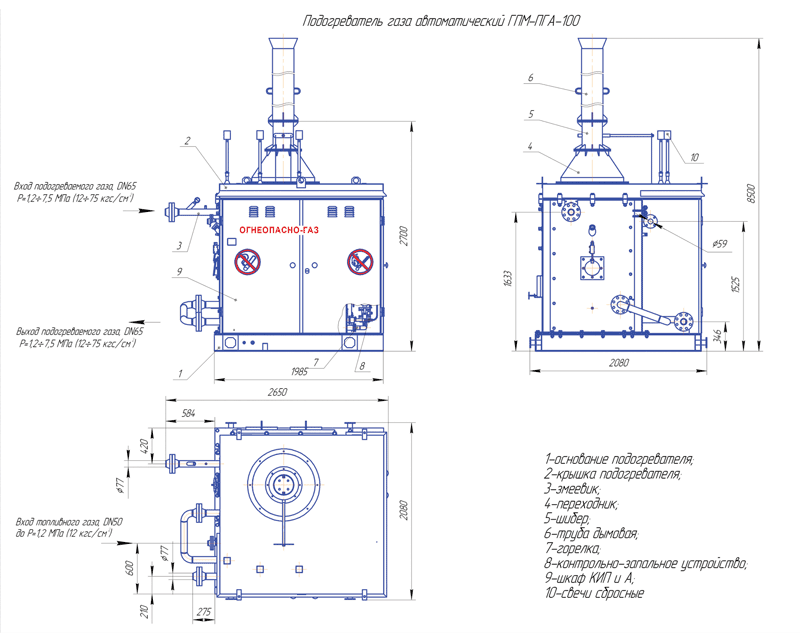

12. Габаритные размеры, мм, не более
– длина
– ширина
– высота (без учета дымовой трубы)
– высота (без учета дымовой трубы, шибера и переходника)

2650
2080
2700
-

3600
2220
-
2700
13. Масса подогревателя, кг, не более
4500
8500

ТУ 3680-051-36214188-2003

Назначение:

Подогреватели газа автоматические ГПМ-ПГА предназначены для подогрева природного, попутного и нефтяного газа, не содержащего агрессивных примесей, до заданной температуры и могут эксплуатироваться как в составе станций газораспределительных блочных, так и автономно.

Подогреватели являются однофункциональными, одноканальными, восстанавливаемыми изделиями.

Исполнения:

Подогреватели газа автоматические ГПМ-ПГА изготавливаются в следующих исполнениях:

  • с номинальной теплопроизводительностью 104кВт или 235кВт;
  • с плавным (М) или позиционным (2М) способом автоматического регулирования горелок;
  • климатическом исполнении У1 с температурой окружающего воздуха от минус 45 до плюс 40°С или ХЛ1 с температурой окружающего воздуха от минус 60 до плюс 40°С.

Устройство и принцип работы:

Подогреватели газа автоматические ГПМ-ПГА представляют собой прямоугольную печь радиационно-конвективного типа с восходящим потоком дымовых газов и снабженную подощелевыми горелками. Основание, боковые стенки, крышка и переходник подогревателя газа футерованы одеялами из керамического волокна.

Нагрев газа осуществляется в змеевике, который состоит из двух секций: нижней - радиационной секции и верхней - оребренной конвективной секции. Змеевик подогревателя однопоточный.

Подогреваемый газ давлением 1,2-7,5 МПа (12-75 кгс/см2) входит в верхнюю оребренную конвективную секцию змеевика и нагревается теплом отходящих газов от факела подощелевых горелок, расположенных в основании огневой камеры подогревателя. Затем газ проходит в радиационную секцию змеевика, нагревается за счет излучения факелов подощелевых горелок и подогретый до расчетной температуры направляется потребителю.

Топливный газ для горелок давлением 0,3-1,2 МПа (3-12 кгс/см2) поступает к подогревателю через узел учета расхода газа и автоматику регулирования. Расход топливного газа, идущего на горение, измеряется ротационным счетчиком.

Аварийный останов подогревателя происходит при следующих отклонениях технологических параметров:

  • недопустимое повышение температуры нагреваемого продукта на выходе подогревателя;
  • недопустимое снижение или повышение давления нагреваемого продукта на входе в подогре-ватель;
  • недопустимое снижение или повышение давления топливного газа перед основными горел-ками;
  • недопустимое повышение давления топливного газа перед запальной горелкой;
  • срабатывание взрывного клапана;
  • отсутствие сигнала о наличии пламени после начала розжига запальника или поступление сигнала о наличии пламени до начала розжига запальника;
  • прекращение подачи электроэнергии к системе автоматики.

Условия эксплуатации:

Подогреватели газа автоматические ГПМ-ПГА предназначены для эксплуатации на открытом воздухе в районах с относительной влажностью (95±3)% при 35°С с сейсмичностью до 8 баллов.

Подогреватели изготавливаются в климатическом исполнении по ГОСТ 15150-69 У1 с температурой окружающего воздуха от минус 45 до плюс 40°С и ХЛ1 с температурой окружающего воздуха от минус 60 до плюс 40°С.
