Подогреватель нефти типа ГПМ-ПН





Характеристики
Описание
Схемы


Наименование параметра и характеристики   Значение
ГПМ-ПН-1,6;
ГПМ-ПН-1,6-01		 ГПМ-ПН-0,63;
ГПМ-ПН-0,63-01		 ГПМ-ПН-0,3;
ГПМ-ПН-0,3-01
1
Номинальная
теплопроизводительность подогревателя, МВт (Гкал/ч)
 1,86 (1,6)*
0,73 (0,63)*
 0,35 (0,3)*
2
Производительность по подогреваемому продукту:
– нефтяной эмульсии, т/сут
– природного газа , нм³/ч
– пресной воды, т/сут


600-2500
60000
600

400-600
25000
250


150-400
12000
100
3
Рабочее давление нагреваемого продукта в продуктовом змеевике, МПа, не более
6,3 (63)
4
Температура нагрева продукта, К (ºС), не более
343 (плюс 70)*
5
Температура подогреваемого продукта на входе в подогреватель, К (ºС), не ниже
278 (плюс 5)
6
Перепад температуры подогреваемого продукта на входе и выходе из подогревателя в номинальном режиме, (ºС), не более
60
7
Нагреваемая среда
Нефть, газ, нефтяная эмульсия пластовая или пресная вода
8
Топливо
Природный газ по ГОСТ 5542-87
9
Номинальный расход топливного газа, нм³/ч, не более
245
95
45
10
Номинальное давление топливного газа перед
горелкой, МПа (кгс/см² )
0,07 (0,7)
11
Коэффициент полезного действия, %, не менее
82
12
Греющая среда (промежуточный теплоноситель)
Пресная вода
13
Потери давления подогреваемого продукта в продуктовом змеевике, МПа (кг/см²), не более
0,4 (4,0)*
0,3 (3,0)*
0,2 (2,0)*
14
Температура промежуточного теплоносителя, К ºС, не более
368 (95)
15
Потребляемая электрическая мощность (с учетом мощности подогревателя ГРП), Вт, не более
800
16
Электропитание системы управления и автоматики:
– основное, В
– резервное, В

переменный ток 220 +22 -33, 50 Гц
постоянный ток от 22 до 27
17
Габаритные размеры без дымовой трубы и свеч (длина х ширина х высота), мм, не более
10000 х 2800 х 3500
8000 х 2500 х 2800
6800 х 1780 х 2800
18
Масса подогревателя (без промежуточного теплоносителя), кг, не более
12 000
12 000
12 000

ПРИМЕЧАНИЕ:

  1. Приведённые параметры обеспечиваются для подогреваемых сред с вязкостью при температуре 20 ºС не более 50 х 10-6 м² /с (50сСт).
  2. По специальному заказу допускается поставка подогревателя, работающего на дизельном топливе.

ТУ 3680-055-36214188-2005

НАЗНАЧЕНИЕ:

Подогреватель ГПМ-ПН предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата и их смесей в системах сбора, транспорта и подготовки продукции скважин, а также воды для технологических нужд и теплофикации жилых, производственных объектов и подсобных хозяйств.

По отдельному заказу могут быть поставлены подогреватели для нагрева высоковязких нефтей.

ИСПОЛНЕНИЯ:

Подогреватель изготавливается в 2-х климатических исполнениях:

  • ГПМ-ПН-1,6, ГПМ-ПН-0,63, ГПМ-ПН-0,3 - климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69, средняя температура окружающего воздуха наиболее холодной пятидневки – не ниже 233 К (минус 40°С), абсолютная минимальная температура окружающего воздуха – не ниже 223 К (минус 50°С);
  • -ПН-1,6-01, ГПМ-ПН-0,63-01, ГПМ-ПН-0,3-01 - климатическое исполнение УХЛ, категория размещения 1 по ГОСТ 15150-69, средняя температура окружающего воздуха наиболее холодной пятидневки – не ниже 218 К (минус 55°С), абсолютная минимальная температура окружающего воздуха – не ниже 203 К (минус 70°С).

Устройство и принцип работы

Конструктивно подогреватель представляет собой цилиндрическую емкость, в которую встроены продуктовый змеевик и теплогенератор. Емкость подогревателя, заполняется промежуточным теплоносителем (вода или низкозамерзающая жидкость). Теплогенератор и змеевик, погружены в промежуточный теплоноситель, уровень которого контролируется по стеклу рамки указателя уровня. Для  удаления  продуктов  сгорания  из теплогенератора установлен дымоход. Корпус подогревателя установлен и закреплен на  раме-основании.
Подогреватель оснащен газовой, жидкотопливной или комбинированной горелкой.

Продукты сгорания газа топлива через теплогенератор, поступают в дымоход, откуда удаляются в атмосферу. Высота дымохода, обеспечивает рассеивание продуктов сгорания до предельно допустимой концентрации (ПДК). Теплота продуктов сгорания через стенки теплогенератора, передается промежуточному теплоносителю.
Нагреваемый продукт давлением не более 6,3 МПа поступает в  змеевик,  где нагревается промежуточным теплоносителем. Нагретый продукт с выхода змеевика  поступает потребителю.

Автоматическое регулирование температуры нагрева продукта производится по сигналу датчика температуры на выходе змеевика путем плавного или двухступенчатого изменения мощности горелки .

Преимущества

Преимуществами подогревателей нефти являются:

  • благоприятный режим работы продуктового змеевика: нагрев нефти через промежуточный теплоноситель исключает перегрев продукта и коксообразование на внутренних стенках змеевика;
  • современные технические решения, используемые в конструкции подогревателей нефти, позволяют существенно сократить металлоемкость подогревателя при одновременном повышении тепловой эффективности (КПД);
  • полная автоматизация технологического процесса нагрева нефти, выполненная с использованием современной элементной базы и программных средств;
  • удобство обслуживания, обеспечиваемое размещением горелки, а также приборов контроля и регулирования технологического процесса  в  утепленном отсеке;
  • ремонтопригодность: удобство замены основных узлов подогревателя теплогенератора и продуктового змеевика;
  • качественная теплоизоляция корпуса подогревателя, выполненная в заводских условиях.

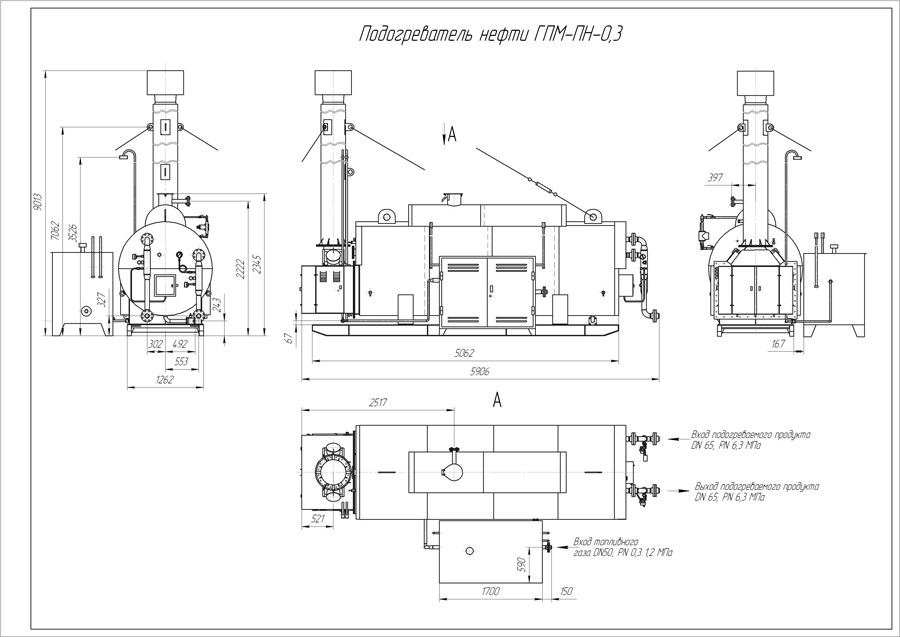

Габаритно-присоединительные размеры подогревателя нефти типа ГПМ-ПН-0,3

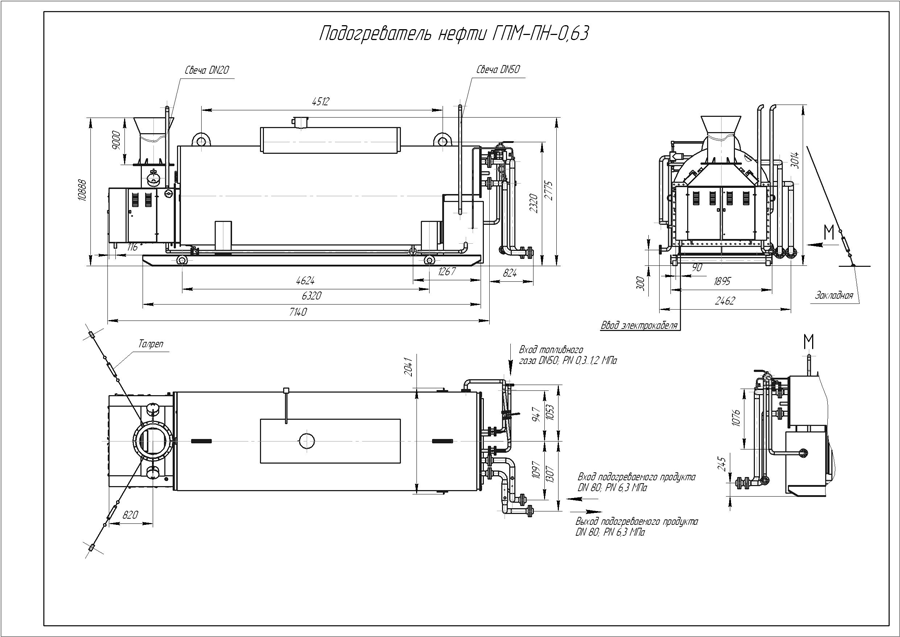

Габаритно-присоединительные размеры подогревателя нефти типа ГПМ-ПН-0,63

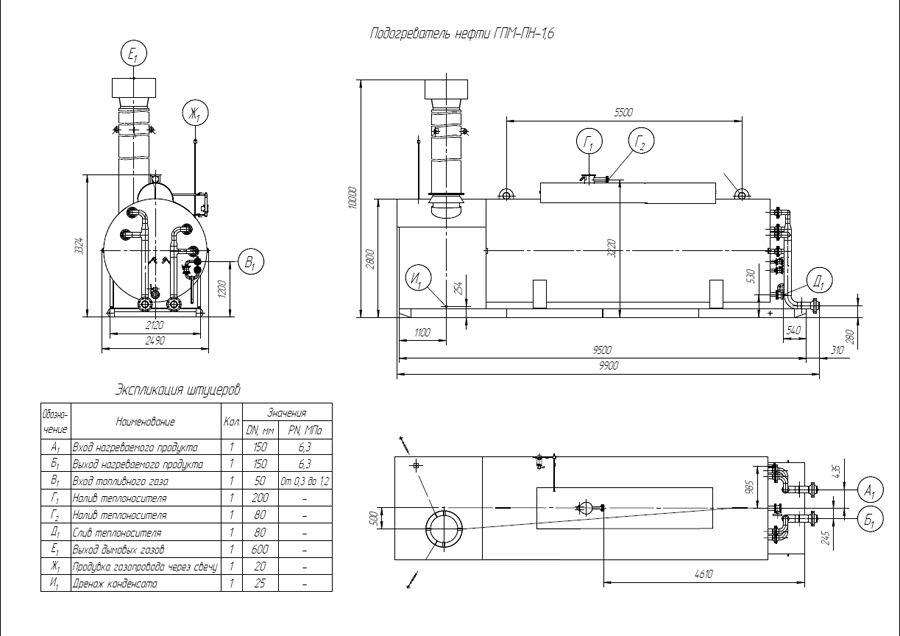

Габаритно-присоединительные размеры подогревателя нефти типа ГПМ-ПН-1,6
