Регуляторы давления газа комбинированные РДСК





Характеристики
Описание
Схемы


Технические характеристики

Наименование параметра или характеристики

Значения по типам и исполнениям

РДСК-50/400

(-01)

РДСК-50/400Б (-01)

РДСК-50/400М

(-01)

1. Регулируемая среда

природный газ по ГОСТ 5542-2014

сжиженный газ по ГОСТ 20448-90

2. Максимальное давление газа на входе, МПа:

 - природный газ

- сжиженный газ





    1,2

1,6

3. Диапазон настройки выходного давления, кПа

от 50 до 200

от 200 до 300

от 10 до 50

4. Зона неравномерности

(пропорциональности) регулирования, %

±10*

5. Пропускная способность при температуре 20°С, плотности газа

0,73 кг/м3

см. таблицу 2

6. Давление настройки автоматического отключения подачи газа:



- при повышении выходного давления, кПа;

от 62,5 до 270

от 250 до 400

от 12,5 до 75

- при понижении выходного давления, % от Рвых.



10-20

- при понижении входного давления



(30…50 кПа)+Рвых.

7. Точность срабатывания автоматического отключающего устройства, %

±5

8. Материал корпуса

алюминий АК7ч ГОСТ 1583-93

9. Строительная длина, мм

180

10. Габаритные размеры, мм, не более:

–       длина

–       ширина

–       высота

538

234

320 (404**)

11. Присоединительные размеры:

–                   номинальный диаметр, DN, мм

–                   соединение



50

фланцевое по ГОСТ 33259-2015

исп. В для PN=1,6 МПа

12. Масса, кг, не более

13



* При изменении входного давления не более ±30%.

** Для исполнений РДСК-50/400-01, РДСК-50/400Б-01, РДСК-50/400М-01.

* для сжиженного газа

Класс герметичности затвора клапанов регуля-тора – А по ГОСТ 9544-2015

Пропускная способность регуляторов с диаметром седла 10 мм

Рвх, МПа Рвых, МПа
0,01 0,03 0,05 0,06 0,08 0,1 0,15 0,2 0,3
0,05 53 50 — — — — — — —
0,08 97 90 78 66 — — — — —
0,10 110 110 110 91 69 — — — —
0,20 165 165 165 165 163 159 131 — —
0,30 225 225 225 225 225 225 217 198 —
0,40 280 280 280 280 280 280 280 249 231
0,50 300 300 300 300 300 300 300 300 289
0,60 335 335 335 335 335 335 335 335 329
0,70 390 390 390 390 390 390 390 390 390
0,80 440 440 440 440 440 440 440 440 440
0,90 500 500 500 500 500 500 500 500 500
1,0 585 585 585 585 585 585 585 585 585
1,1 638 638 638 638 638 638 638 638 638
1,2 670 670 670 670 670 670 670 670 670

Пропускная способность регуляторов с диаметром седла 14 мм

Рвх, МПа Рвых, МПа
0,01 0,03 0,05 0,06 0,08 0,1 0,15 0,2 0,3
0,05 106 100 — — — — — — —
0,08 195 181 156 132 — — — — —
0,10 220 220 220 185 137 — — — —
0,20 335 335 335 335 328 318 264 — —
0,30 450 450 450 450 450 450 435 392 —
0,40 520 520 520 520 520 520 520 495 430
0,50 590 590 590 590 590 590 590 590 585
0,60 670 670 670 670 670 670 670 670 670
0,70 780 780 780 780 780 780 780 780 780
0,80 890 890 890 890 890 890 890 890 890
0,90 1000 1000 1000 1000 1000 1000 1000 1000 1000
1,0 1170 1170 1170 1170 1170 1170 1170 1170 1170
1,1 1270 1270 1270 1270 1270 1270 1270 1270 1270
1,2 1340 1340 1340 1340 1340 1340 1340 1340 1340

Примечания

  1. Значение пропускной способности приведены для газа с относительной плотностью 0,73кг/м3 и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.
  2. Для определения пропускной способности регулятора на газе с другой относительной плотностью величину пропускной способности нужно умножить на коэффициент К,

K =0,854/√a , где a – относительная плотность газа (для сжиженного газа ≈ 2,2 кг/см3)

Назначение изделия

Регуляторы давления газа типа РДСК-50/400; -М; -Б изготавливаются с направлением потока газа слева-направо по умолчанию (основное исполнение), при направлении потока газа справа-налево по ходу газа применяется исполнение – 01.

Регуляторы давления газа РДСК-50/400 (РДСК-50/400Б, РДСК-50/400М) предназначены для редуцирования высокого давления на среднее, автоматического поддержания среднего выходного давления на заданном уровне, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.

Регуляторы изготавливаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Монтаж регулятора производится на горизонтальном участке газопровода в вертикальном положении.

Устройство и принцип работы

В регуляторе (рисунок 1) соединены и независимо работают следующие устройства: непосредственно регулятор давления, автоматическое отключающее устройство, импульсное реле и регулятор управления (пилот).

Регулятор состоит из крестовины 8 (см. рисунок 1), в которой установлено седло 9 рабочего клапана 10 и имеется седло отсечного клапана 11.

Рабочий клапан 10 посредством штока 12 и рычажного механизма 13 соединен с рабочей мембраной 7.

К крышке мембранной камеры 26 крепится стойка 43, через которую подается управляющее давление газа от регулятора управления (пилота) 4, а его излишек постоянно сбрасывается через дроссель 42 в выходной патрубок крестовины 8. Пружина 5 и натяжная гайка 6 через шток стремятся поднять мембрану 7 вверх.

Автоматическое отключающее устройство крепится к верхнему фланцу крестовины 8 и состоит из основного клапана 11, мембраны 14, обратного клапана 25 с фильтром 44, верхнего клапана 23, регулировочного стакана 24, пружины 16, мембраны 19 и пусковой пробки 22.

Основной клапан 11 с пружиной 21 перекрывает седло. Верхняя резьбовая часть штока 15 соединена с мембраной 14. Торец штока является седлом, где имеются два взаимно перпендикулярных отверстия, соединяющих полости крестовины и мембранной камеры. В верхней мембране 19 закреплен верхний клапан 23.

Импульсное реле крепится к крестовине 8 и состоит из корпуса 27 и крышки 28, между которыми зажата эластичная мембрана 29. В нижней части корпуса расположен клапан 30 с мягкой прокладкой в центре и пружиной, которая прижимает его к седлу. Шток клапана 30 проходит через внутреннюю полость седла и верхним концом упирается в нижний диск мембраны. Сверху на мембрану через верхний диск воздействует усилие сжатой пружины 31, которое регулируется вращением стакана 32.

Регулятор управления (пилот) выполнен в виде регулятора прямого действия и включает в себя: корпус 38, мембрану 39 с пружинной нагрузкой, рабочий клапан 40.

Для настройки регулятора управления на заданное давление имеется регулировочный стакан 41, вращая который, мы поджимаем или отпускаем пружину.

Ввинчивая стакан в крышку пилота, мы повышаем выходное давление, а вывинчивая стакан, уменьшаем выходное давление.

Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок, клапан и, проходя через щель между рабочим клапаном и седлом, редуцируется до среднего давления и по выходному патрубку поступает к потребителю.

Импульс от выходного давления подается одновременно в подмембранную полость регулятора и через штуцер в подмембранную полость импульсного реле. Через штуцер и обратный клапан полость сообщается с камерой отключающего устройства. Камера импульсного реле постоянно находится под воздействием входного давления, подаваемого из камеры крестовины.

При повышении выходного давления газа сверх заданного мембрана отключающего остройства поднимается и полностью выходит из соприкосновения с соплом. При этом газ поступает в полость и совместно с пружиной перекроет вход газа в регулятор.

Импульсное реле при повышении давления в газопроводе выполняет функции участка импульсного трубопровода.

Если давление на выходе понизится до 0,6-12 кПа, такое же давление образуется в полости импульсного реле. Под воздействием пружины мембрана опускается и клапан открывается. Входное давление из камеры поступает в подмембранную полость импульсного реле, а из нее через штуцер в подмембранную полость отключающего устройства, которое срабатывает так же, как и при повышении выходного давления.

Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание автоматического отключающего устройства подачи газа. Для этого необходимо отвернуть пусковую пробку, при этом газ, находящийся между мембранами 14 и 19, выйдет в атмосферу, входное давление, преодолевая усилие пружин, переместит мембрану клапана вверх до упора, отсечной клапан откроется, а отверстие в сопле закроется клапаном мембраны. Таким образом, газ поступит в регулятор.

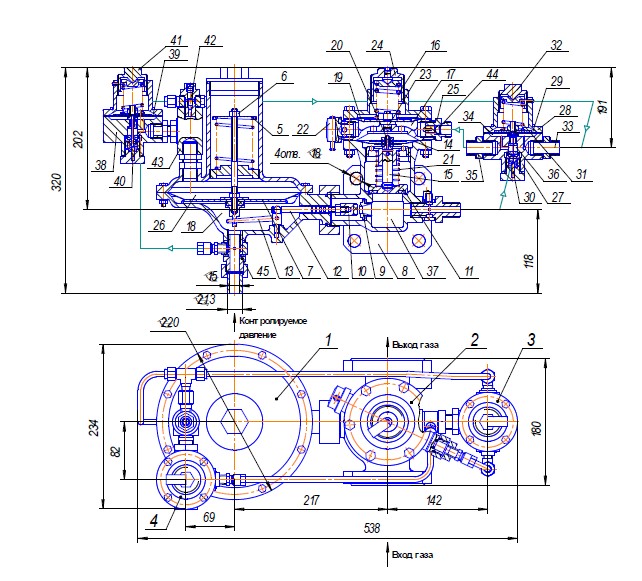

1 - регулятор давления; 2 - автоматическое отключающее устройство; 3 – импульс-ное реле; 4 - регулятор управления; 5 - пружина; 6 - гайка; 7 - мембрана; 8 - кресто-вина; 9 - седло; 10 - рабочий клапан; 11 - отсечной клапан; 12 - шток; 13 - рычажный механизм; 14 - мембрана; 15 - шток; 16 - пружина; 17, 18 - подмембранная полость; 19 - мембрана; 20 - сопло; 21 - пружина; 22 - пусковая пробка; 23 - клапан; 24 – ре-гулировочный стакан; 25 - клапан обратный; 26 - надмембранная камера; 27 - кор-пус; 28 - крышка; 29 - мембрана; 30 - клапан; 31 - пружина; 32 - стакан; 33 - штуцер; 34 – подмембранная полость; 35 - штуцер; 36 - камера импульсного реле; 37 - ка-мера крестовины; 38 - корпус; 39 - мембрана; 40 - клапан; 41 - регулировочный ста-кан; 42 - дроссель; 43 - стойка; 44 – фильтр; 45 – штуцер.



Поз. 8 - крестовина условно повернута на 90°.



Рисунок 1 - Регулятор давления газа РДСК-50/400 (РДСК-50/400Б, РДСК-50/400М)
