Клапаны предохранительные запорные КПЗ





Характеристики
Описание
Схемы




Наименование параметра или характеристики

Значения по типам и исполнениям

КПЗ-50Н (-01)

КПЗ-50В (-01)

КПЗ-100Н (-01)

КПЗ-100В(-01)

КПЗ-200Н(-01)

КПЗ-200В(-01)

1 Пропускаемая среда

Природный газ по ГОСТ5542-2014

2 Максимальное рабочее давление на входе, МПа, не более

1,2

3 Номинальный диаметр, мм

50

100

200

4 Диапазон настройки срабатывания при понижении контролируемого давления, МПа

от 0,0003 до 0,003

от 0,003 до 0,03

от 0,0003 до 0,003

от 0,003 до 0,03

от 0,0003 до 0,003

от 0,003 до 0,03

5 Диапазон настройки срабатывания при повышении контролируемого давления, МПа

от 0,0014 до0,012 (0,012 до 0,075*)

от 0,03 до0,16* (0,16 до 0,75)

от 0,0014 до0,012 (0,012 до 0,075*)

от 0,03 до0,16* (0,16 до 0,75)

от 0,0014 до0,012 (0,012 до 0,075*)

от 0,03 до0,16* (0,16 до 0,75)

6 Точность срабатывания, %

- для контролируемого давления:

● до 0,005 МПа

● свыше 0,005 МПа











+ 10

+ 5

7 Класс герметичности затвора

А по ГОСТ  9544-2015

8 Тип  присоединения

Фланцевый по ГОСТ 33259-2015 исп.В  для PN=1,6 МПа

9 Строительная длина, мм

230

350

600

10 Габаритные размеры, мм, не более:

- длина

- ширина

- высота





230

275

385





230

240

405





350

270

446





350

241

469





600

405

550





600

405

570

11 Масса, кг,  не более

15

14

20

19

73

72

* Обеспечивается комплектом сменных пружин



Показатели надежности клапана:

  • средняя наработка на отказ, часов, не менее – 40000;
  • средний срок службы, лет, не менее – 30.
  • срок службы, лет - 40.

По истечении среднего срока службы дальнейшая эксплуатация клапана допускается после диагностирования.





Назначение изделия

Клапаны предохранительные запорные КПЗ предназначены для автоматического прекращения подачи газа к потребителям при повышении или понижении заданных величин контролируемого давления газа.

Клапан соответствует требованиям ТУ 4859-024-36214188-2000,

Технических регламентов Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе», ТР ТС 010/2011 «О безопасности машин и оборудования», требованиям Федеральных норм и правил в области промышленной безопасности «Правила безопасности сетей газораспределения и газопотребления», СП 62.13330.2011.

Клапан изготавливается следующих исполнений:

  • с номинальным диаметром  DN 50, DN 100, DN 200 мм ;
  • с максимальным рабочим давлением 1,2 МПа;
  • низкого контролируемого давления (Н);
  • высокого контролируемого давления (В);
  • с органами управления механизма контроля, расположенными слева по направлению потока газа (основное исполнение);
  • с органами управления механизма контроля, расположенными справа по направлению потока газа (исполнение -01).

По требованию заказчика клапан может быть укомплектован датчиком срабатывания.

1 – корпус; 2 – клапан; 3 – ось; 4,5 – пружины; 6,16 – рычаги; 7 – механизм контроля; 8 – мембрана; 9 – шток; 10,11 – пружины; 12 – упор; 13,14 – втулки; 15 – наконечник; 17 – планка

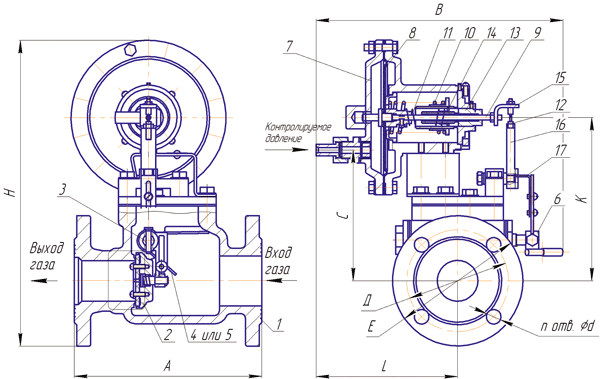

Рисунок 1. Клапан предохранительный запорный низкого контролируемого давления

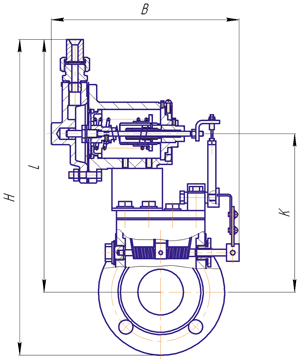

Рисунок 2. Клапан предохранительный запорный высокого контролируемого давления



Изделие

Размеры, мм

L

В

Н

h1

h2

D

b1

D1

d

n

b2

КПЗ-50Н(В)

230

303 (267)

358 (383)

160 (319)

200

125

□125

-

18

 4

   -

(108)

КПЗ-100Н(В)

350

270 (241)

446 (469)

203 (361)

243

180

-

215

18

 8

  -

(75)

КПЗ-200Н(В)

600

405

550 (570)

247

(-)

287

335

-

295

22

12

-



Принцип работы клапана

Клапан работает следующим образом.

Контролируемое давление подается в подмембранную полость механизма контроля, обеспечивая положение наконечника в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника в ту или иную сторону, и упор, установленный на рычаге, выходит из зацепления с наконечником, освобождает связанные между собой рычаги и дает возможность оси повернуться, при этом усилие, удерживающее наконечник в вертикальном положении, должно быть в пределах 0,2…0,5Н. При необходимости регулируется перемещением планки по рычагу.

Усилие от действия пружин передается клапану, и клапан перекрывает поток газа.

Приведение клапана в рабочее состояние после срабатывания производится вручную поворотом рычагов до фиксации их с наконечником, и клапан удерживается в открытом положении.
