Пункты учета расхода газа ПУ




Характеристики
Описание
Схемы


ИМЕНОВАНИЕ ПАРАМЕТРА
ИЛИ ХАРАКТЕРИСТИКИ		 ВЕЛИЧИНА ПО ИСПОЛНЕНИЯМ
ПУ-25, ПУ-40, ПУ-65, ПУ-100, ПУ-25-ЭК, ПУ-40-ЭК, ПУ-65-ЭК, ПУ-100-ЭК ПУ-160, ПУ-250,
ПУ-160-ЭК, ПУ-250-ЭК		 ПУ-400,
ПУ-400-ЭК		 ПУ-800, ПУ-1000,
ПУ-800-ЭК,
ПУ-1000-ЭК		 ПУ-1600, ПУ-2500,
ПУ-1600-ЭК,
ПУ-2500-ЭК
Измеряемая среда
природный газ по ГОСТ 5542-87
Условия эксплуатации
У1 ГОСТ 15150-69
Рабочее давление, МПа
до 1,2
Максимальное значение Qmax из диапазона измерения объемного расхода при Рраб, м3/ч
100
250
400
1000
2500
Минимальное значение Qmin из диапазона измерения объемного расхода при Рраб, м3/ч
0,8
1,6
4,0
40
80
Погрешность измерения в диапазоне измерения расхода, (20-100)% Q max, %
±1
Масса, кг, не более
600
800
1300
1800
2300
Средний срок службы, лет
15



НАИМЕНОВАНИЕ ПАРАМЕТРА
ИЛИ ХАРАКТЕРИСТИКИ		 ВЕЛИЧИНА ПО ИСПОЛНЕНИЯМ
ПУ-25, ПУ-40, ПУ-65, ПУ-100, ПУ-25-ЭК, ПУ-40-ЭК, ПУ-65-ЭК, ПУ-100-ЭК ПУ-160, ПУ-250,
ПУ-160-ЭК, ПУ-250-ЭК		 ПУ-400,
ПУ-400-ЭК		 ПУ-800, ПУ-1000,
ПУ-800-ЭК,
ПУ-1000-ЭК
Условный проход входного патрубка DNвх
50
50
50
100
Условный проход выходного патрубка DNвых
50
50
50
100
Габаритные размеры шкафа, мм, не более
L
1500
2000
2000
3500
H
1850
2100
2100
2300
B
600
800
800
1000
H1
550
640
640
850
H2
942
1066
1066
1450
C
709
744
744
1849
l
324
404
404
649



ПУ предназначены для коммерческого учета потребления газа. По требованию заказчика ПУ могут изготавливаться с любыми счетчиками расхода газа (турбинными, ротационными, вихревыми), имеющими сертификат типа средств измерения и разрешение на применение, и могут быть изготовлены в блочном исполнении.

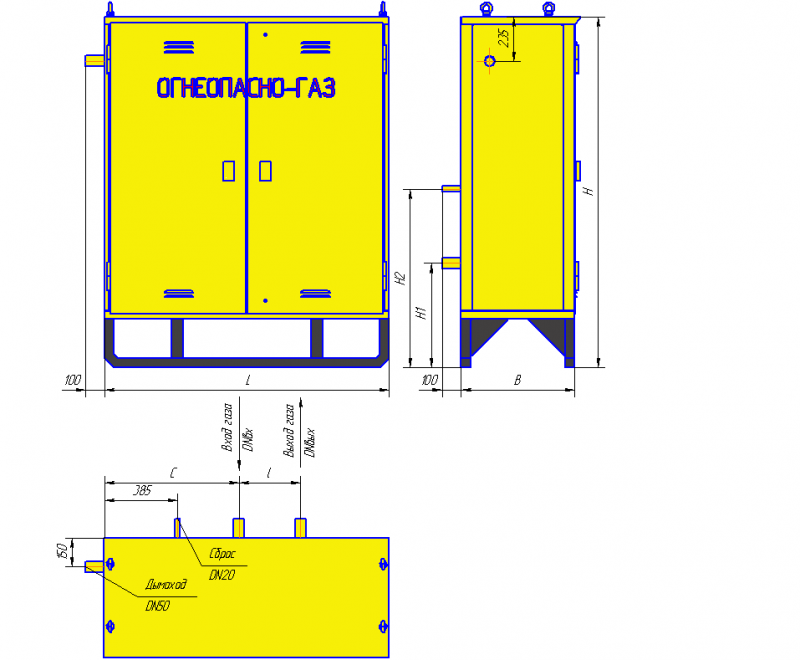

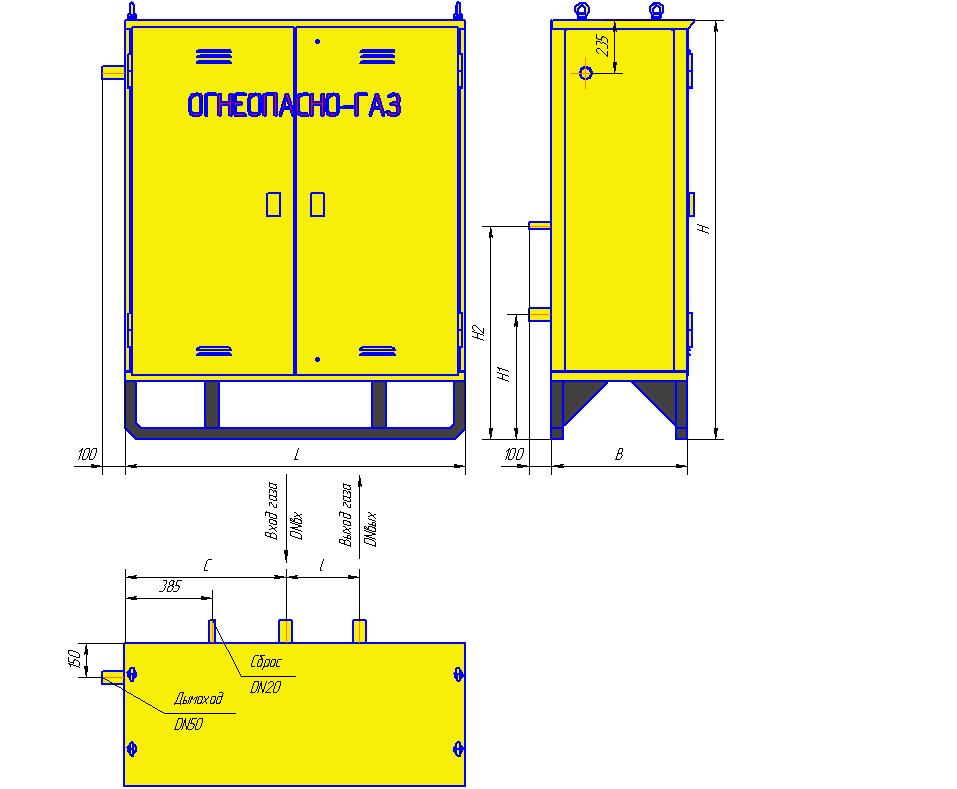

Габаритно-присоединительные размеры

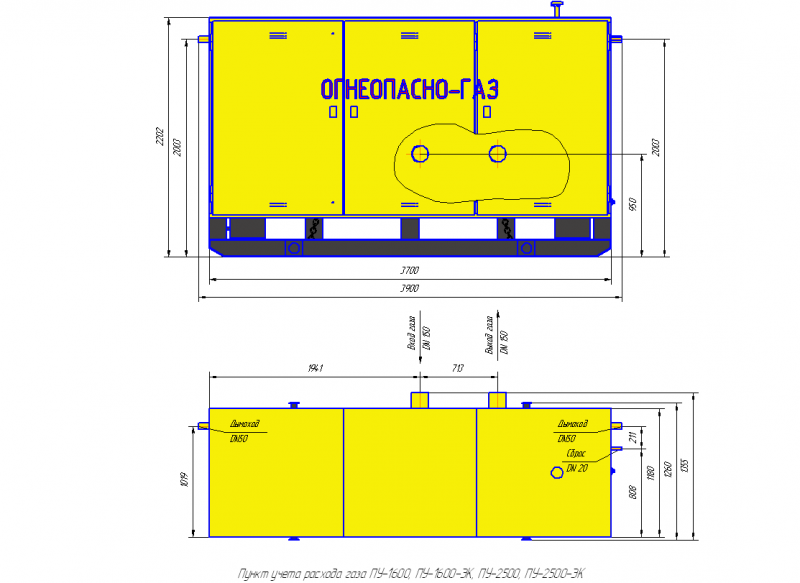

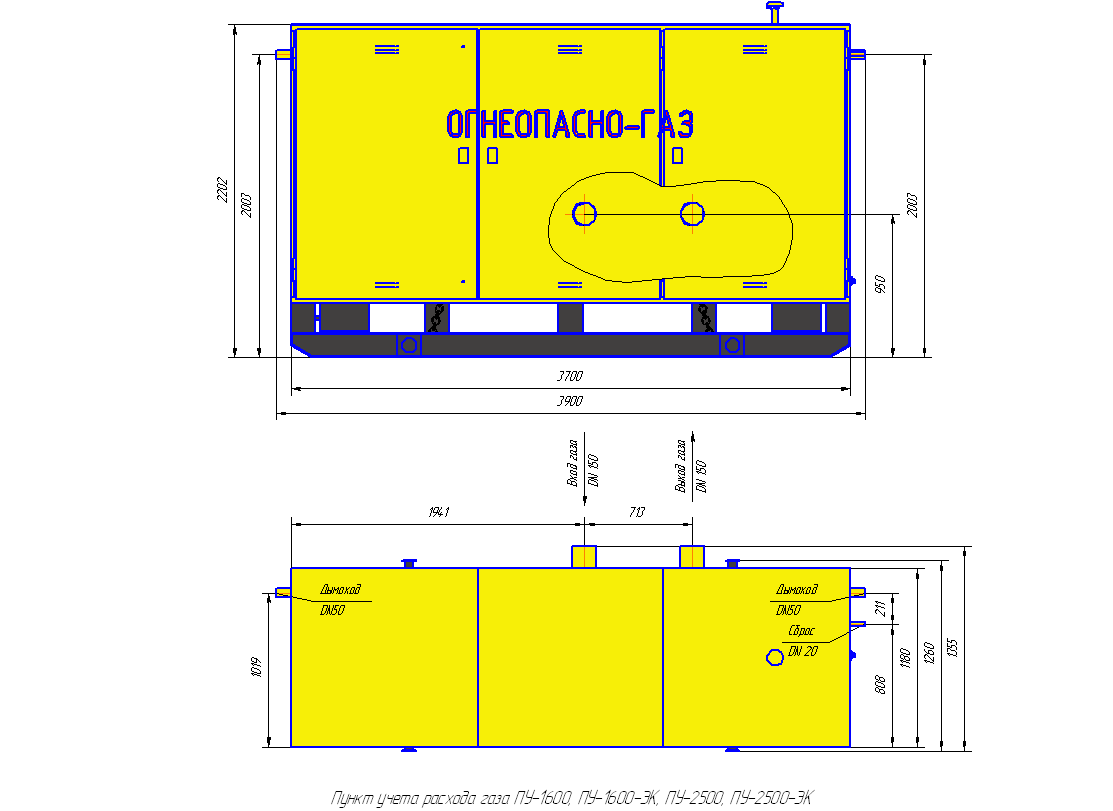

Пункт учета расхода газа ПУ-1600, ПУ-1600-ЭК, ПУ-2500, ПУ-2500-ЭК
