Теплообменники газоводяные ГПМ-ТГ-80/6,3
Характеристики
Описание
Схемы
| Наименование параметра или характеристики | Значения по типам или исполнениям | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ГПМ- ТГ-50/ 6,3 | ГПМ- ТГ-50/ 10,0 | ГПМ- ТГ-50/ 12,5 | ГПМ- ТГ-80/ 6,3 | ГПМ- ТГ-80/ 10,0 | ГПМ- ТГ-80/ 12,5* | ГПМ- ТГ-100/ 6,3 | ГПМ- ТГ-100/ 10,0* | ГПМ- ТГ-100/ 12,5* | ГПМ- ТГ-150/ 6,3* | ГПМ- ТГ-150/ 10,0* | ГПМ- ТГ-150/ 12,5* | ||
|
1. Условный диаметр присоединительных патрубков подогреваемого газа DN, мм
|
50
|
80
|
100
|
150
|
|||||||||
|
2. Максимальное значение рабочего давления подогреваемого газа, (расчетное давление) МПа (кгс/см2)
|
6,3 (64)
|
10,0 (102)
|
12,5 (127)
|
6,3 (64)
|
10,0 (102)
|
12,5 (127)
|
6,3 (64)
|
10,0 (102)
|
12,5 (127)
|
6,3 (64)
|
10,0 (102)
|
12,5 (127)
|
|
|
3. Потери давления подогреваемого газа в трубном пучке,
МПа (кгс/см2), не более |
0,2(2)
|
||||||||||||
|
4. Номинальная пропускная способность при давлении подогреваемого газа 3,0 МПа, нм3/ч
|
5000
|
10000
|
20000
|
40000 |
|||||||||
|
5. Перепад температур подогреваемого газа в номинальном режиме,°С
|
20
|
35
|
55
|
20
|
35
|
55
|
20
|
35
|
55
|
20
|
35
|
55
|
|
|
6. Пробное гидравлическое давление в трубном пучке, разделительной камере и корпусе, МПа (кгс/см2)
|
8,0 (82)
|
12,5 (128)
|
15,6 (159)
|
8,0 (82)
|
12,5 (128)
|
15,6 (159)
|
8,0 (82)
|
12,5 (128)
|
15,6 (159)
|
8,0 (82)
|
12,5 (128)
|
15,6 (159)
|
|
|
7. Пробное пневматическое давление проверки герметич-
ности соединения труб с трубной решеткой, МПа (кгс/см2) |
0,5(50)
|
||||||||||||
|
8. Расчетная температура стенки, °С
|
100
|
||||||||||||
|
9. Допустимая минимальная температура стенки, °С
|
минус 20
|
||||||||||||
|
10. Характе-ристика рабочей среды
|
Класс опасности по ГОСТ 12.1.007
|
Трубное пространство – 4 кл.
Межтрубное пространство: Котловая вода – нет; Охлаждающая жидкость – 3 кл. |
|||||||||||
|
Пожаро-опасность по ГОСТ 12.1.004
|
Трубное пространство – да
Межтрубное пространство – нет |
||||||||||||
|
Взрыво-опасность по ГОСТ 12.1.010
|
Трубное пространство – нет
Межтрубное пространство – нет |
||||||||||||
|
11. Нагреваемая среда
|
Природный газ ГОСТ 5542 или ОСТ 51.40
|
||||||||||||
|
12. Греющая среда (промежуточный теплоноситель)
|
Котловая вода или охлаждающая жидкость по ГОСТ 28084
|
||||||||||||
|
13. Группа сосуда по ОСТ 26 291
|
Трубный пучок, разделительная камера – 1; корпус – 5б
|
||||||||||||
|
14. Сосуд подлежит регистрации в органах Ростехнадзора
|
|||||||||||||
* - исполнения для применения только в ГРС "ГАЗПРОММАШ"
ТУ 3612-069-36214188-2008
НАЗНАЧЕНИЕ:
Теплообменники газоводяные ГПМ-ТГ, предназначены для нагрева природного газа перед редуцированием в узлах предотвращения гидратообразования газораспределительных станций и в блоках подготовки топливного газа компрессорных станций магистральных газопроводов, а также другихпотребителей теплого газа.
ИСПОЛНЕНИЕ:
Теплообменники газоводяные ГПМ-ТГ изготавливаются в климатическом исполнении У, категория размещения 3.1 по ГОСТ 15150-69.
Устройство и принцип работы:
Конструктивно теплообменники газоводяные ГПМ-ТГ представляют собой кожухотрубчатые теплообменники, в которых нагреваемая среда (природный газ) подается в трубное пространство, греющая среда — в межтрубное пространство.
Теплообменники состоят из трех частей: трубного пучка, выполненного из нержавеющей стали, корпуса и разделительной камеры со штуцерами для подвода и отвода рабочих сред.
Нагреваемый газ поступает в один из двух отсеков разделительной камеры, а затем в двухходовой трубный пучок, где нагревается теплоносителем. Нагретый газ возвращается во второй отсек камеры и поступает потребителю. Греющий теплоноситель подается в корпус теплообменника, внутреннее пространство которого разделено поперечными перегородками для интенсификации теплообмена.
Теплообменники оснащены патрубками, необходимыми для опорожнения замкнутых объемов, стравливания воздуха и подключения приборов КИПиА.
Корпус теплообменников, по прочности рассчитан на максимальное давление нагреваемого газа и при монтаже требуется установка клапанов на входе и выходе теплоносителя, для отсекания теплообменника от системы теплоснабжения при прорыве газа из трубного пучка в корпус.

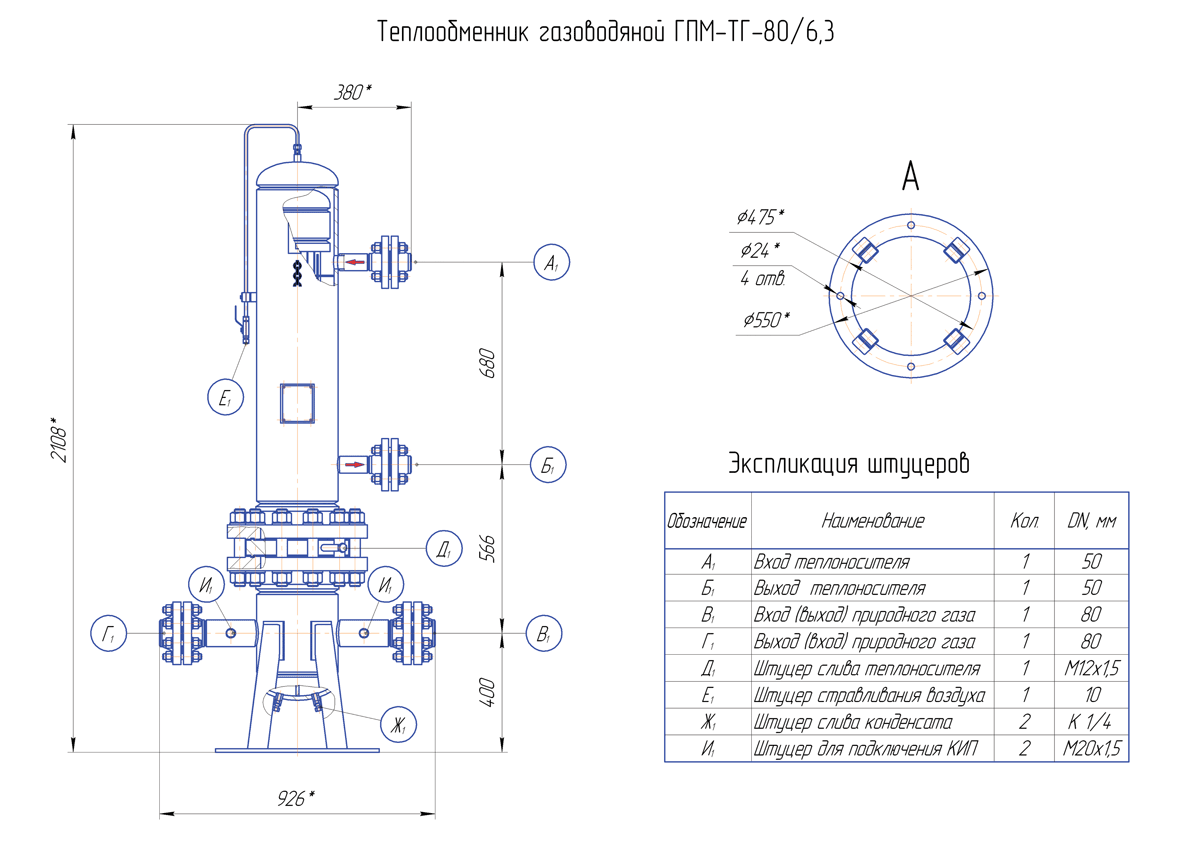

Габаритноприсоединительные размеры ГПМ-ТГ-80/6,3
